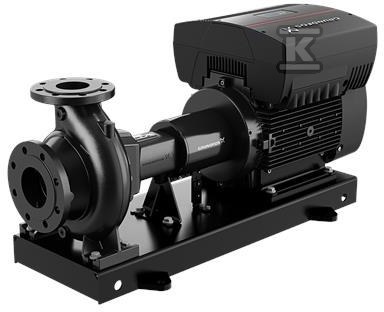

Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 125-100-250/223 EUPA1F2BE-SBAQE 98745670

Jednostopniowa pompa odśrodkowa z wlotem osiowym i regulacją prędkości

Pompa znormalizowana wg ISO 2858 z silnikiem MGE to niesamozasysająca, jednostopniowa konstrukcja odśrodkowa zaprojektowana zgodnie z ISO 5199. Wymiary i nominalne osiągi odpowiadają ISO 2858, a kołnierze PN 16 wykonane są według EN 1092-2. Osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał to układ typowy dla pomp przemysłowych do transportu wody. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania.

Uszczelnienie wału jest nieodciążone z mieszkiem gumowym zgodnym z DIN EN 12756, z kodem BAQE i typem Single. Tolerancja krzywej pracy to ISO9906:2012 3B2, a konstrukcja łożyska to wersja standardowa. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na wysoką efektywność hydrauliczną w klasie pomp znormalizowanych.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego, obudowa pompy to EN-GJL-250, odpowiednik ASTM class 35. Wirnik z brązu CuSn10-C współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304 zapewnia odporność na korozję w kontakcie z wodą. Wewnętrzne powłoki pompy to CED. Pompa i silnik osadzone są na wspólnej ramie podstawy EN/ISO, kod 7B ST, bez grouting.

Masa netto wynosi 426 kg, masa brutto 453 kg. Wymiary przyłączy to DN 125 na wlocie i DN 100 na wylocie, rodzaj przyłącza DIN, ciśnienie znamionowe PN 16. Sprzęgło elastyczne w/o spacer ogranicza przenoszenie drgań między pompą a silnikiem.

Zastosowanie i parametry pracy

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy 0 °C . 120 °C, przy typowej temperaturze pracy 20 °C. Zakres temperatury otoczenia to -20 °C . 40 °C, maksymalne ciśnienie pracy 16 bar. Prędkość bazowa danych pompy to 1750 obr/min, przepływ znamionowy 177,6 m3/h przy wysokości podnoszenia 20,1 m. Rzeczywista średnica wirnika to 223 mm przy nominalnej 250 mm, typ wirnika standard.

• ciągła regulacja prędkości obrotowej silnika dzięki wbudowanej przetwornicy częstotliwości i regulatorowi PI umieszczonym w skrzynce zaciskowej
• dopasowanie osiągów do aktualnych wymagań instalacji bez zmiany armatury
• szybki dostęp do wirnika i uszczelnienia bez rozbierania rurociągów
• kołnierze PN 16 zgodne z EN 1092-2 ułatwiają integrację z istniejącymi instalacjami

Napęd, sterowanie i instalacja

Silnik elektryczny montowany na stopach, chłodzony wentylatorem, typ 160LB, o nominalnej mocy P2 15 kW. Częstotliwość podstawowa 60 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, współczynnik mocy cos ? 0,90-0,85. Prędkość nominalna w zakresie 240-1750 obr/min, 4 bieguny, klasa efektywności IE NEMA Premium / IE3 60Hz, sprawność silnika przy pełnym obciążeniu 92,1 %. Stopień ochrony IP55, klasa izolacji F.

Sterowanie: przetwornica częstotliwości wbudowana, czujnik ciśnienia nie jest przewidziany. Układ pozwala na płynną zmianę prędkości i utrzymanie zadanej wartości za pomocą regulatora PI. Standard połączeń rurowych EN 1092-2, przyłącza wlotowe i wylotowe DIN.
