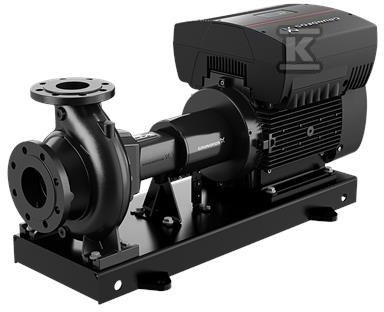

Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 150-125-200/200 EUPA1F2AE-SBAQE 98745647

Pompy znormalizowane wg ISO 2858 z silnikiem MGE

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Układy sterowania: Frequency converter:Wbudowana Czujnik ciśnienia:Nie

Ciecz: Czynnik tloczony:Woda Zakres temperatury cieczy:0 .. 120 °C Temperatura cieczy podczas pracy:20 °C Gęstość:998.2 kg/m3

Techniczne: Prędkość pompy, na której oparte są dane pompy:1750 obr/min Przepływ znamionowy:279.6 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:15 m Rzeczywista średnica wirnika:200 mm Nominalna średnica wirnika:200 Typ wirnika:Standard Kod uszczelnienia wału:BAQE Tolerancja krzywej:ISO9906:2012 3B2 Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Żeliwo szare Obudowa pompy:EN-GJL-250 Korpus pompy:ASTM class 35 Załóż matę pierścieniową.:Mosiądz Wirnik:Cast iron Wirnik:EN-GJL-200 Wirnik:ASTM class 30 Internal pump house coating:CED Wał:Stainless steel Wał:EN 1.4301 Wał:AISI 304

Instalacja: Zakres temperatury otoczenia:-20 .. 40 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-2 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 150 Wielkość przyłącza wylotowego:DN 125 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/o spacer Base frame design:EN/ISO Grouting (Yes/No):N

Dane elektryczne: Typ silnika:160LB Nominalna moc silnika - P2:15 kW Częstotliwość podstawowa:60 Hz Napięcie nominalne:3 x 380-480 V Prąd znamionowy:30.0-25.4 A Cos fi -współczynnik mocy:0.90-0.85 Prędkość nominalna:240-1750 obr/min Klasa efektywności IE:NEMA Premium / IE3 60Hz Sprawność silnika przy pełnym obciążeniu:92.1 % Liczba biegunów:4 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:86906223

Inne: Minimalny wskaźnik sprawności, MEI ?:0.70 DOE Pump Energy Index CL:0.94 DOE Pump Energy Index VL:0.47 Masa netto:438 kg Waga brutto:465 kg Koszt wysyłki:0.801 m3
