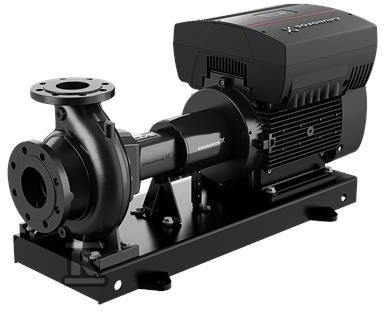

Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 200-150-250/226-214 EUPA1F2AE-SBAQE 98753700

Pompa odśrodkowa z wbudowaną regulacją prędkości do transportu wody

Pompa znormalizowana niesamozasysająca jednostopniowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze typu PN 16 o wymiarach według EN 1092-2 zapewniają standardowe połączenie z instalacją przemysłową. Układ back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi serwisowej. Uszczelnienie wału nieodciążone z mieszkiem gumowym jest zgodne z DIN EN 12756, a kod uszczelnienia BAQE wskazuje na pojedyncze uszczelnienie mechaniczne.

Konstrukcja back-pull-out i materiały odporne na wodę

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30, ma nominalną średnicę 250 mm, a rzeczywista średnica robocza wynosi 220 mm przy typie standard. Wał ze stali nierdzewnej EN 1.4301, AISI 304, współpracuje z pierścieniem mosiężnym. Konstrukcja łożyskowa standardowa i tolerancja krzywej ISO9906:2012 3B2 zapewniają powtarzalność osiągów. Rama podstawy EN/ISO, kod 9 ST, łączy pompę i silnik na wspólnej stopie, a sprzęgło elastyczne w/o spacer.

Silnik MGE z wbudowaną przetwornicą częstotliwości i wysoka sprawność

Zastosowano asynchroniczny silnik elektryczny montowany na stopach, chłodzony wentylatorem, typ 160LB, o nominalnej mocy 15 kW. Silnik pracuje w sieci 3 x 380-480 V, 50 Hz, z prądem znamionowym 30,0-25,4 A i współczynnikiem mocy 0,90-0,85. Klasa efektywności IE3 i sprawność przy pełnym obciążeniu 92,1 % ograniczają pobór energii. Liczba biegunów 4, klasa izolacji F, ochrona IP55. Prędkość nominalna w zakresie 240-1750 obr/min jest regulowana wbudowaną przetwornicą częstotliwości umieszczoną w skrzynce zaciskowej silnika wraz z regulatorem PI. Ciągła zmiana prędkości pozwala dopasować wydajność pompy do aktualnych wymagań instalacji bez dodatkowych zaworów dławiących. Dane pompy odnoszą się do prędkości 1460 obr/min, przepływu znamionowego 372,6 m3/h i wysokości podnoszenia 10,04 m.

Zastosowanie, warunki pracy i montaż

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C. Dopuszczalna temperatura otoczenia -20 . 40 °C, maksymalne ciśnienie pracy 16 bar. Przyłącza DIN, wlot DN 200, wylot DN 150, ciśnienie znamionowe PN 16. Minimalny wskaźnik sprawności MEI ? 0,63 potwierdza wysoką efektywność hydrauliczną w klasie. Masa netto 533 kg, masa brutto 600 kg, objętość transportowa 1,52 m3. Montaż na wspólnej ramie z silnikiem upraszcza instalację, a brak konieczności grouting ułatwia pozycjonowanie.
