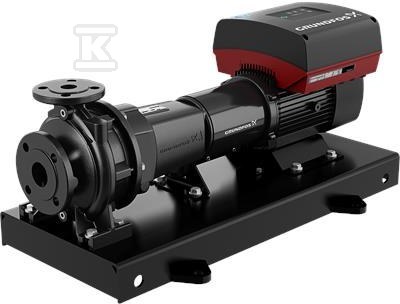

Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 50-32-160.1/177A1F2BE-SBAQE 98482318

Pompa znormalizowana jednostopniowa do czystej wody z regulacją prędkości

Pompa odśrodkowa niesamozasysająca zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858, przeznaczona do pracy z czystą wodą w instalacjach wodociągowych, grzewczych i technologicznych. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem oraz wspólna rama podstawy z silnikiem ułatwiają montaż w linii rurowej. Wbudowany falownik i regulator PI w skrzynce zaciskowej silnika pozwalają na ciągłą zmianę prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania.

Konstrukcja back-pull-out i materiały odporne na korozję

Układ typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza prace przy instalacji. Uszczelnienie wału nieodciążone z mieszkiem gumowym jest zgodne z DIN EN 12756, kod BAQE, typ single.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED. Wirnik to brąz CuSn10-C, pierścień mosiężny, wał ze stali nierdzewnej EN 1.4301 AISI 304. Kołnierze PN 16 wg EN 1092-2, przyłącze wlotowe DN 50 i wylotowe DN 32 w standardzie DIN. Sprzęgło elastyczne bez dystansu, rama podstawy EN/ISO kod 4B ST.

Praca z wodą i warunki instalacji

Przeznaczona do wody o gęstości 998,2 kg/m3 w zakresie temperatury 0 . 120 °C, temperatura pracy odniesienia 20 °C. Dane hydrauliczne oparte na prędkości 1450 obr/min to przepływ znamionowy 11,5 m3/h przy wysokości podnoszenia 8,3 m. Rzeczywista średnica wirnika 177 mm, nominalna 160,1 mm, typ standard, tolerancja krzywej ISO9906:2012 3B2.

Maksymalne ciśnienie pracy 16 bar, zakres temperatury otoczenia -20 . 50 °C. Minimalny wskaźnik sprawności MEI ? 0,55 świadczy o wysokiej efektywności hydraulicznej w klasie. Masa netto 113 kg, masa brutto 127 kg, objętość wysyłkowa 0,279 m3.

Silnik synchroniczny MGE IE5 z wbudowanym falownikiem

Zastosowano synchroniczny silnik elektryczny z magnesami trwałymi, montowany na stopach, chłodzony wentylatorem. Silnik typu 80B o nominalnej mocy 0,55 kW, zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 1,30-1,25 A, cos ? 0,80-0,64. Prędkość nominalna regulowana w zakresie 180-2000 obr/min, 4 bieguny, klasa efektywności IE5, sprawność przy pełnym obciążeniu 84,6 %.

Stopień ochrony IP55, klasa izolacji F. Przetwornica częstotliwości wbudowana, bez czujnika ciśnienia. Pompa i silnik osadzone na wspólnej ramie, co zapewnia stabilność i upraszcza posadowienie.
