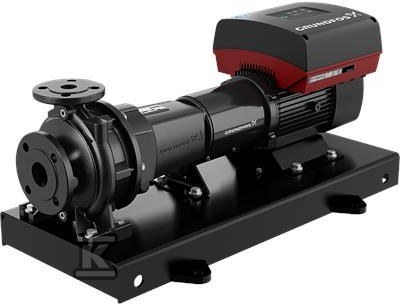

Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 65-50-125/105A1F2AE-SBAQE 98111576

Pompa jednostopniowa z wbudowanym falownikiem do transportu czystej wody

Pompa znormalizowana wg ISO 2858 z silnikiem MGE to niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199. Kołnierze PN 16 wykonane według EN 1092-2, osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem pozwalają na montaż w typowych instalacjach przemysłowych i budowlanych. Układ back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas serwisu.

Konstrukcja back-pull-out i materiały odporne na wodę

Korpus pompy z żeliwa szarego EN-GJL-250, klasa ASTM 35, oraz wirnik z żeliwa EN-GJL-200, klasa ASTM 30, z wewnętrzną powłoką CED zapewniają odporność na korozję w obiegach wodnych. Wał ze stali nierdzewnej EN 1.4301, AISI 304, współpracuje z nieodciążonym uszczelnieniem mechanicznym z mieszkiem gumowym zgodnym z DIN EN 12756, kod BAQE, typ single. Pierścień mosiężny i standardowa konstrukcja łożysk podnoszą trwałość pracy przy ciągłej eksploatacji. Tolerancja krzywej ISO9906:2012 3B2 potwierdza powtarzalność osiągów.

• demontaż wirnika bez ruszania rurociągu dzięki konstrukcji back-pull-out
• kołnierze DIN DN 65 na ssaniu i DN 50 na tłoczeniu, PN 16
• rama podstawy EN/ISO, kod 3B ST, montaż na wspólnej stopie z silnikiem

Napęd synchroniczny z magnesami trwałymi i regulacją PI

Zintegrowany silnik synchroniczny z magnesami stałymi, chłodzony wentylatorem, typ 90SC, o mocy znamionowej 1,5 kW, pracuje w zakresie 360-4000 obr/min przy zasilaniu 3 x 380-500 V, 50 Hz, prąd znamionowy 2,90-2,40 A, cos ? 0,92-0,85. Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 88,9 % przekładają się na niższe zużycie energii. W skrzynce zaciskowej umieszczono wbudowany falownik częstotliwości z regulatorem PI, co pozwala na ciągłą regulację prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania. Stopień ochrony IP55 i klasa izolacji F zapewniają pracę w pomieszczeniach technicznych, liczba biegunów 2.

• wbudowany falownik bez dodatkowego czujnika ciśnienia
• płynna regulacja prędkości pompy przy prędkości bazowej 2901 obr/min
• minimalny wskaźnik sprawności MEI ?0,66

Zastosowanie w instalacjach wodnych i warunki pracy

Przeznaczona do pompowania czystej wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od 0 °C do 120 °C, temperatura pracy odniesienia 20 °C. Nominalny przepływ 37,21 m3/h przy wysokości podnoszenia 10,01 m, rzeczywista średnica wirnika 105 mm przy nominalnej 125 mm, typ wirnika standard. Dopuszczalna temperatura otoczenia od -20 °C do 50 °C, maksymalne ciśnienie pracy 16 bar. Standard połączeń rurowych EN 1092-2, sprzęgło elastyczne bez dystansu. Masa netto 101 kg, masa brutto 115 kg, objętość opakowania 0,261 m3.
