Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 65-50-125/142A1F2BE-SBAQE 98482321

Pompa znormalizowana jednostopniowa do wody z wbudowanym falownikiem i silnikiem IE5

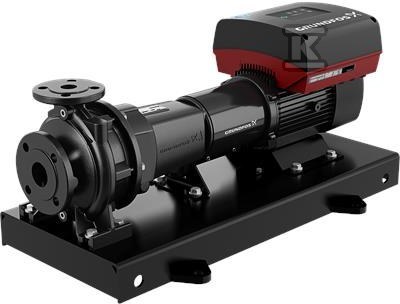

Jednostopniowa pompa odśrodkowa o konstrukcji znormalizowanej według ISO 2858 i wykonaniu hydraulicznym zgodnym z ISO 5199. Przeznaczona do pompowania czystej wody w instalacjach wodociągowych, grzewczych, ciepłej wody użytkowej oraz w procesach technologicznych z małowiskozymi cieczami. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem oraz konstrukcja typu back-pull-out pozwalają na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Pompa i silnik synchroniczny z magnesami stałymi są zamontowane na wspólnej ramie podstawy, co upraszcza montaż i serwis.

Konstrukcja, materiały i uszczelnienie

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z brązu CuSn10-C, pierścień prowadzący z mosiądzu, wał ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału kod BAQE, typ single, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Kołnierze PN 16 o wymiarach według EN 1092-2, przyłącze wlotowe DN 65, wylotowe DN 50, typ DIN. Rama podstawy EN/ISO kod 3B ST, sprzęgło elastyczne w/o spacer. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ? 0,70.

Praca, sterowanie i zakres hydrauliczny

Silnik elektryczny montowany na stopach, chłodzony wentylatorem, z wbudowanym w skrzynce zaciskowej przetwornikiem częstotliwości i regulatorem PI. Umożliwia ciągłą regulację prędkości obrotowej w zakresie 180-2000 obr/min, co pozwala dopasować wydajność do aktualnego zapotrzebowania. Dane hydrauliczne odnoszą się do prędkości 1450 obr/min: przepływ znamionowy 24,9 m3/h przy wysokości podnoszenia 5,5 m. Rzeczywista średnica wirnika 142 mm, nominalna 125 mm, typ wirnika standard. Przekaźnik ciśnienia nie jest przewidziany.

Przeznaczona do wody o gęstości 998,2 kg/m3, zakres temperatury cieczy 0 . 120 °C, temperatura pracy odniesienia 20 °C. Maksymalne ciśnienie pracy 16 bar. Zakres temperatury otoczenia -20 . 50 °C. Konstrukcja łożysk standard.

Dane elektryczne i montaż

Silnik typu 80B, nominalna moc P2 0,55 kW, zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 1,30-1,25 A, współczynnik mocy cos ? 0,80-0,64. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 84,6 %, 4 bieguny, klasa izolacji F, stopień ochrony IP55. Masa netto 100 kg, masa brutto 114 kg, objętość wysyłkowa 0,259 m3.
