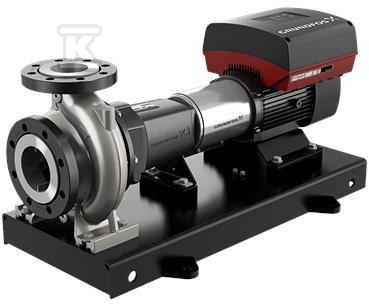

Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 80-65-160/158A1F2LE-SBQQE 98112225
Pompa znormalizowana jednostopniowa z wbudowanym falownikiem do systemów wodnych
Pompa odśrodkowa niesamozasysająca o wymiarach i nominalnych osiągach zgodnych z ISO 2858, zaprojektowana według ISO 5199, przeznaczona do tłoczenia czystej wody w instalacjach wodociągowych, grzewczych i ciepłej wody użytkowej. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem ułatwiają montaż w standardowych układach rurowych, a wspólna rama podstawy z silnikiem zapewnia stabilne posadowienie bez konieczności kotwienia.
Konstrukcja back-pull-out i materiały odporne na korozję
Budowa typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas serwisu. Kołnierze PN 16 wykonane według EN 1092-1, przyłącze wlotowe DN 80 i wylotowe DN 65 w standardzie DIN, współpracują z typowymi armaturami przemysłowymi. Uszczelnienie wału typu BQQE, jednostopniowe z mieszkiem gumowym zgodne z DIN EN 12756, jest nieodciążone.
Korpus pompy to EN 1.4517, odpowiednik ASTM CD4MCuN, wirnik z tego samego stopu EN 1.4517 / ASTM CD4MCuN, a wał z duplexowej stali nierdzewnej EN 1.4462, SAF 2205. Kołnierz z żeliwa EN-GJS-500-7, ASTM 70-50-05 zapewnia sztywność połączeń. Brak powłoki wewnętrznej i standardowa konstrukcja łożysk utrzymują prostą obsługę.
Sterowanie prędkością i wysoka efektywność energetyczna
Zestaw napędzany jest synchronicznym silnikiem elektrycznym z magnesami trwałymi, chłodzonym wentylatorem, montowanym na stopach. Silnik klasy IE5 o mocy znamionowej 1,1 kW, 4-biegunowy, z prędkością nominalną 180-2000 obr/min, zasilany 3 x 380-500 V, 50 Hz, prąd 2,30-2,10 A, cos ? 0,90-0,74, sprawność przy pełnym obciążeniu 87,2 %, klasa izolacji F i ochrona IP55. W skrzynce zaciskowej umieszczono wbudowany falownik częstotliwości z regulatorem PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie pracy pompy do aktualnego zapotrzebowania.
Dane hydrauliczne odnoszą się do prędkości 1450 obr/min. Przepływ znamionowy 40,3 m3/h przy wysokości podnoszenia 7,3 m uzyskuje się wirnikiem o rzeczywistej średnicy 158 mm przy nominalnej 160 mm, typ standard. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ?0,70 potwierdzają przewidywalną charakterystykę. Sprzęgło elastyczne bez dystansu i rama podstawy EN/ISO kod 4B ST kompletują układ napędowy.
Zastosowanie i warunki pracy
Pompa przeznaczona jest do wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, przy temperaturze pracy odniesienia 20 °C. Dopuszczalna temperatura otoczenia -20 . 50 °C oraz maksymalne ciśnienie pracy 16 bar pozwalają na pracę w typowych instalacjach zamkniętych i otwartych. Standard połączeń rurowych EN 1092-1 i ciśnienie znamionowe przyłącza PN 16 ułatwiają integrację z istniejącą siecią.
Masa netto 125 kg, masa brutto 139 kg, objętość wysyłkowa 0,306 m3. Brak czujnika ciśnienia w standardzie, sterowanie realizowane jest przez wbudowany falownik.
