Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 80-65-160/177A2F2AE-SBAQE 95104725

Pompa znormalizowana jednostopniowa do transportu wody z wbudowaną regulacją prędkości

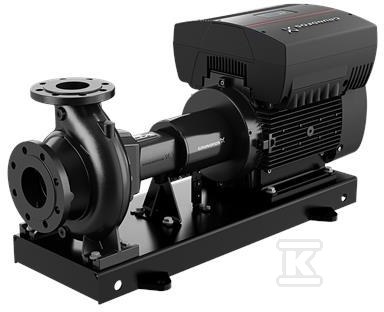

Jednostopniowa, niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Pompa pracuje z silnikiem MGE na wspólnej ramie podstawy, z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi serwisowej.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, o rzeczywistej średnicy 177 mm przy nominalnej 160 mm, typ standard. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień prowadzący z mosiądzu. Uszczelnienie wału kod BAQE, typ single, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Sprzęgło elastyczne z dystansem, rama podstawy wg EN/ISO, kod 6. Kołnierze PN 16 o wymiarach według EN 1092-2, standard połączeń rurowych EN 1092-2. Montaż na wspólnej ramie z silnikiem chłodzonym wentylatorem, silnik montowany na stopach.

Parametry pracy i sterowanie

Dane hydrauliczne oparte na prędkości 2940 obr/min: przepływ znamionowy 94,69 m3/h przy wysokości podnoszenia 38,64 m. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ? 0,70. Silnik asynchroniczny 160MD o nominalnej mocy 15 kW, częstotliwość podstawowa 50 Hz, napięcie 3 x 380-480 V, prąd znamionowy 30,0-26,0 A, cos ? 0,91-0,86, prędkość nominalna 480-3540 obr/min, 2 bieguny. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 91,9 %, klasa izolacji F, ochrona IP55. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI, co umożliwia ciągłą regulację zmiennej prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań. Układ sterowania bez czujnika ciśnienia.

Instalacja i warunki eksploatacji

Przyłącze wlotowe DN 80, wylotowe DN 65, typ DIN, ciśnienie znamionowe do podłączenia PN 16, maksymalne ciśnienie pracy 16 bar. Zakres temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C, gęstość cieczy 998,2 kg/m3, czynnik tłoczony woda. Dopuszczalny zakres temperatury otoczenia -20 . 40 °C. Masa netto 261 kg, masa brutto 276 kg, objętość do wysyłki 0,549 m3. Pompa z silnikiem dostarczana jako kompletny zespół, bez grouting.
