Systemy dezynfekcji Oxiperm Pro OCD 162-005-10012-S/G 95735153

Kompaktowy system produkcji i dozowania dwutlenku chloru

System Oxiperm Pro OCD-162 to zmontowany generator i układ dozowania dwutlenku chloru przeznaczony do dezynfekcji wody pitnej, wody procesowej, wody chłodzącej oraz ścieków. Urządzenie wytwarza ClO2 z rozcieńczonych roztworów chlorynu sodu i kwasu solnego w stosunku mieszanki 1:1 i dostarcza gotowy roztwór o stężeniu 2 g/l do instalacji. Kompaktowa budowa zapewnia łatwą obsługę, bezpieczną i niezawodną pracę, a rozmieszczenie elementów ułatwia szybką i oszczędną konserwację.

Sterowanie mikroprocesorowe i dozowanie

Sterowanie mikroprocesorowe z wbudowanym wzmacniaczem pomiarowym pozwala na opcjonalne dozowanie roztworu dwutlenku chloru proporcjonalnie do przepływu lub wartości mierzonej. Sygnały sterujące mogą pochodzić z wodomierza stykowego, wodomierza z sygnałem ciągłym oraz z celi pomiarowej dwutlenku chloru. W wersji OCD-162-5-S/G zastosowano zintegrowaną cyfrową pompę dozującą, która współpracuje z wbudowanymi pompami dozującymi kwasu i chlorynu sodu oraz z reaktorem / zbiornikiem wsadowym. Automatyzacja obejmuje kontrolę wody, dozowanie odczynników i dozowanie końcowe ClO2.

Zastosowanie i warunki pracy

Urządzenie jest stosowane do skutecznego usuwania biofilmu wraz z drobnoustrojami i Legionellą oraz do zapobiegania ponownemu namnażaniu się bakterii w obiegach wodnych. Wersje 5 g/h i 10 g/h są projektowane dla małych i średnich obiektów, natomiast wyższe wydajności sprawdzają się w wodociągach oraz w przemyśle spożywczym i napojów. Do produkcji ClO2 należy stosować wyłącznie roztwór chlorynu sodu 7,5 masy-% wg DIN 19617 oraz kwas solny 9 masy-% wg DIN 19610, zgodnie z EN 938 i EN 939.

Maksymalne ciśnienie pracy wynosi 9 bar, a zbiornik roboczy ma pojemność 30 l. W celu ograniczenia ryzyka korozji zaleca się zastosowanie odpornego na korozję punktu dozowania lub mieszającego modułu obejściowego GRUNDFOS. System może być dostarczony z opcjonalnym zewnętrznym zbiornikiem zasobnikowym dwutlenku chloru dla okresowych wymagań szczytowych.

Parametry elektryczne to napięcie 230 V i częstotliwość 50 / 60 Hz, a elektronika, pompy dozujące i zawór magnetyczny mają stopień ochrony IP65. Praca w środowisku do 80 % wilgotności względnej, bez kondensacji.

Budowa i montaż

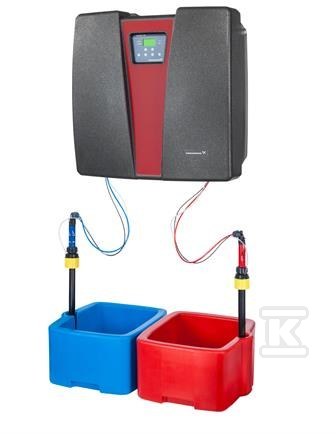

Dostawa obejmuje generator ClO2, dwie zmontowane linie ssawne, elementy mocujące oraz pokrywę ochronną. Przyłącze wody rozcieńczonej to złącze wężowe 1/4" x 3/8", a przyłącze dozowania ClO2 to złącze rurowe 1/8" x 1/4" i 1/4" x 3/8". Wymiary urządzenia to szerokość 765 mm, wysokość 765 mm i głębokość 328 mm, masa netto 26 kg. Uproszczony układ elementów skraca czas serwisu i ułatwia dostęp do kluczowych podzespołów.
