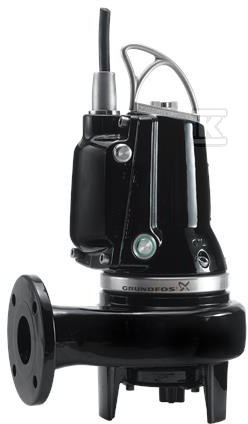

Pompa normalnie ssąca jednostopniowa SL1.50.65.09.E.2.1.502 0.9kW 230V 96878450

Pompa zatapialna do ścieków surowych z wirnikiem S-tube®

Normalnie ssąca jednostopniowa pompa odśrodkowa z serii Grundfos SL przeznaczona jest do tłoczenia wody brudnej, procesowej oraz nieoczyszczonych ścieków surowych. Pracuje w układzie zatapialnym, zarówno w trybie ciągłym, jak i przerywanym, i jest przystosowana do montażu na mokro. Wirnik S-tube® zapewnia wolny przelot dla cząstek stałych do 50 mm i pozwala na pompowanie ścieków o zawartości suchej masy do 3 %. Unikalny zaciskowy system montażowy ze stali nierdzewnej umożliwia szybkie i bez narzędzi odłączenie pompy od silnika przy serwisie i kontroli. Rurociągi podłącza się za pomocą kołnierza DIN.

Budowa, materiały i serwis

Korpus pompy wykonano z żeliwa szarego EN-JL-1030, wirnik z żeliwa EN-GJS-500-7, a część silnika z żeliwa EN-GJL-200. Podstawowe uszczelnienie wału to SIC/SIC. Konstrukcja z wirnikiem typu SINGLE CHANNEL ogranicza zapychanie przy ściekach z włóknami i drobnymi zanieczyszczeniami. System AUTOADAPT jest aktywny, co wspiera stabilną pracę przy zmiennych warunkach hydraulicznych. Pompa nie jest wyposażona w czujnik wilgoci ani czujnik obecności wody w oleju. Dopuszczenie na tabliczce znamionowej EN 12050-2 potwierdza przeznaczenie do ścieków surowych, a tolerancje charakterystyki ISO9906:2012 3B2 określają klasę dokładności pomiarowej.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do cieczy o temperaturze 0 . 40 °C i gęstości ok. 998,2 kg/m3. Nominalna prędkość obrotowa wynosi 2920 obr/min, a maksymalne natężenie przepływu sięga 13,9 l/s. Zakres temperatury otoczenia to 0 . 40 °C, maksymalne ciśnienie pracy 6 bar, a przyłącze wylotowe to kołnierz DIN DN 65 w klasie PN 10. Maksymalna głębokość montażu to 10 m. System autozłącza oraz zakres korpusu A ułatwiają instalację w studzienkach i przydomowych przepompowniach.

Dane elektryczne i instalacja

Silnik o nominalnej mocy P2 0,9 kW pobiera moc wejściową P1 1,3 kW przy zasilaniu 1 x 230 V, 50 Hz, z tolerancją napięcia +6/-10 %. Prąd znamionowy wynosi 6,1 A, prąd rozruchowy 38 A, a prąd jałowy 2,6 A. Współczynnik mocy cos phi to 0,96 przy pełnym obciążeniu, 0,92 przy 3/4 i 0,86 przy 1/2 obciążenia. Sprawność silnika to 67 % przy pełnym obciążeniu, 63 % przy 3/4 i 55 % przy 1/2. Rozruch bezpośredni, 2 bieguny, kondensator pracy 20 µF. Stopień ochrony IP68 i klasa izolacji F pozwalają na pracę w wilgotnym środowisku. Kabel zasilający typu 07RN8-F ma długość 10 m. Maksymalna liczba załączeń to 30 na godzinę. Masa netto pompy to 57,7 kg.
