Pompa spiralna jednostopniowa TP 200-50/4 A-F-A-BQQE-KX3 97927154

Jednostopniowa pompa in-line do obiegu wody w instalacjach przemysłowych i grzewczych

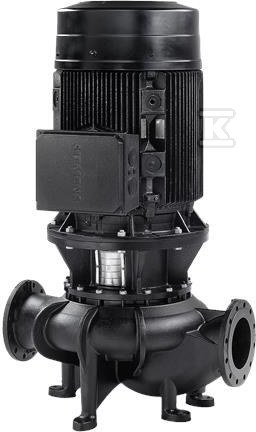

Grundfos TP 200-50/4 A-F-A-BQQE-KX3, katalog 97927154, to jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy umieszczonymi na jednej osi. Konstrukcja umożliwia demontaż od góry typu top-pull-out, czyli głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana do konserwacji lub serwisu, gdy korpus pozostaje przyłączony do rurociągów. Rozwiązanie skraca czas prac serwisowych i ogranicza ingerencję w instalację.

Budowa i serwisowanie typu top-pull-out

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, klasa ASTM 35, a wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Przyłączenia rurociągów to kołnierze PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 200, z długością montażową 900 mm i rozmiarem kołnierza silnika FF215. Uszczelnienie wału BQQE jest nieodciążone z mieszkiem gumowym i zgodne z DIN EN 12756. Dzięki temu pompa pracuje stabilnie przy ciągłej cyrkulacji wody, a dostęp do wirnika i uszczelnienia od góry upraszcza przeglądy bez odcinania odcinka rurociągu.

Parametry pracy i silnik o wysokiej sprawności

Pompa jest obliczona na prędkość 1450 obr/min, z przepływem znamionowym 220 m3/h i wysokością podnoszenia 3,8 m przy rzeczywistej średnicy wirnika 164-120 mm. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ? 0,70 wskazują na przewidywalną charakterystykę hydrauliczną.

Napęd stanowi asynchroniczny silnik elektryczny chłodzony wentylatorem, o nominalnej mocy 4 kW, 4 biegunach i prędkości nominalnej 1460 obr/min. Zasilanie 3 x 380-420 D/660-725 Y V, 50 Hz, prąd znamionowy 7,9/4,6 A, współczynnik mocy cos fi 0,82. Klasa efektywności IE3 z wydajnością 88,6 % przy pełnym obciążeniu, 89,2 % przy 3/4 obciążenia i 88,6 % przy 1/2 obciążenia. Stopień ochrony IP55 i klasa izolacji F zapewniają pracę w typowych warunkach przemysłowych. Masa netto 258 kg, masa brutto 296 kg.

Zastosowanie i warunki instalacji

Przeznaczona do tłoczenia wody w zakresie temperatury cieczy -25 . 120 °C, z temperaturą pracy 20 °C i gęstością 998,2 kg/m3. Maksymalne ciśnienie pracy 16 bar, również 16 bar przy 120 °C. Dopuszczalny zakres temperatury otoczenia -20 . 55 °C. Brak falownika, praca ze stałą prędkością.

Typowe zastosowania to cyrkulacja w centralnym ogrzewaniu, instalacjach przemysłowych i procesach wymagających niezawodnego obiegu wody. Kołnierzowe przyłącze DN 200 i ciśnienie znamionowe PN 16 pozwalają na bezpośrednie wpięcie w magistralę, a konstrukcja in-line utrzymuje prostą oś montażową bez dodatkowych przejść.
