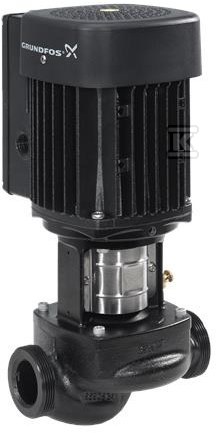

Pompa spiralna jednostopniowa TP 25-50/2 A-O-A-BQQE-AX1 98281476

Pompa in-line jednostopniowa do obiegu wody w instalacjach grzewczych i chłodniczych

Pompa spiralna in-line z króćcami ssawnym i tłocznym w jednej osi, przeznaczona do transportu czystej wody w instalacjach grzewczych, chłodniczych i klimatyzacyjnych. Układ in-line pozwala na montaż bezpośrednio w linii rurociągu bez dodatkowych kolan, a krótki sprzęgłowy układ napędowy ułatwia serwisowanie w ograniczonej przestrzeni.

Konstrukcja top-pull-out i materiały korpusu

Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry, przy pozostawieniu korpusu przyłączonego do rurociągów. Rozwiązanie typu top-pull-out skraca czas konserwacji i nie wymaga demontażu odcinka instalacji.

Korpus wykonano z żeliwa szarego EN-GJL-150, odpowiednik ASTM class 25, co zapewnia odporność na obciążenia mechaniczne i korozję w typowych obiegach wodnych. Wirnik kompozytowy PES+30% GF jest lekki i odporny chemicznie. Uszczelnienie wału BQQE z mieszkiem gumowym jest nieodciążone i zgodne z DIN EN 12756.

Parametry hydrauliczne i warunki pracy

Charakterystyka hydrauliczna oparta jest na prędkości 2800 obr/min. Przepływ znamionowy wynosi 3,72 m3/h przy wysokości podnoszenia 2,7 m, przy rzeczywistej średnicy wirnika 68 mm. Tolerancja krzywej ISO9906:2012 3B2.

Ciecz robocza to woda o gęstości 998,2 kg/m3. Zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy 120 °C 10 bar. Dopuszczalny zakres temperatury otoczenia -30 . 40 °C.

Połączenie gwintowe G DN 25, ciśnienie znamionowe PN 10, długość montażowa 180 mm, rozmiar kołnierza silnika FT75.

Silnik asynchroniczny i dane elektryczne

Napęd stanowi asynchroniczny silnik elektryczny chłodzony wentylatorem. Moc nominalna P2 0,12 kW, prędkość nominalna 2830 obr/min, 2 bieguny, częstotliwość podstawowa 50 Hz. Napięcie nominalne 3 x 220-240 D/380-415 Y V, prąd znamionowy 0,64-0,66/0,37-0,38 A, cos ? 0,78, prąd rozruchowy 450-450 %.

Klasa efektywności IE3, sprawność 60,8% przy pełnym obciążeniu, 59,4% przy obciążeniu 3/4 i 53,7% przy obciążeniu 1/2. Klasa izolacji F, stopień ochrony IP55. Falownik nie jest przewidziany.

Zastosowanie w instalacjach

Pompa sprawdza się w obiegach zamkniętych instalacji grzewczych, chłodniczych i klimatyzacyjnych w budynkach komercyjnych i użyteczności publicznej.

• montaż in-line ogranicza liczbę połączeń i strat ciśnienia,
• konstrukcja top-pull-out umożliwia szybką wymianę uszczelnienia lub wirnika bez odcinania rurociągu,
• materiały korpusu i wirnika są zgodne z typową wodą instalacyjną,
• kompaktowa długość montażowa 180 mm ułatwia wbudowanie w istniejące rozdzielnie.

Masa netto 7,8 kg ułatwia montaż ręczny przez jednego instalatora.
