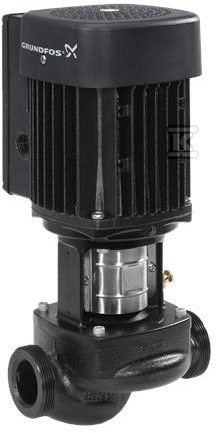

Pompa spiralna jednostopniowa TP 25-80/2 A-O-A BQBE-BX1 230/50 PN10 99221954
Jednostopniowa pompa in-line z demontażem od góry do obiegu wody
Pompa spiralna in-line z króćcami ssawnym i tłocznym w jednej osi, przeznaczona do transportu wody. Konstrukcja top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem bez demontażu korpusu z rurociągu, co skraca czas serwisu i konserwacji. Jednolita średnica króćców ułatwia montaż w linii rurociągu, a brak wbudowanego falownika upraszcza sterowanie w układach z tradycyjnym zaworem.
Budowa i materiały
Korpus wykonano z żeliwa szarego EN-GJL-150, klasa ASTM 25, odpornego na ciśnienie do 10 bar. Wirnik ma konstrukcję kompozytową PES+30% GF, średnica rzeczywista 80 mm. Uszczelnienie wału typu BQBE jest nieodciążone z mieszkiem gumowym i zgodne z DIN EN 12756. Napęd stanowi asynchroniczny silnik elektryczny chłodzony wentylatorem, typ 71 A, z kołnierzem silnika FT75. Obudowa silnika ma klasę ochrony 55 Dust/Jetting wg IEC 34-5, a izolacja to klasa F wg IEC 85.
Parametry pracy i instalacja
Pompa pracuje na cieczy o temperaturze od 0 °C do 120 °C, przy temperaturze otoczenia od -30 °C do 40 °C. Znamionowy przepływ wynosi 6,32 m3/h przy wysokości podnoszenia 4,04 m, przy prędkości pompy 2 820 obr/min. Tolerancja krzywej to ISO9906:2012 3B2, a minimalny wskaźnik sprawności MEI ? 0,55. Maksymalne ciśnienie pracy to 10 bar, również przy 10 bar / 120 °C. Przyłącze ma rodzaj G, rozmiar DN 25, ciśnienie nominalne PN 10, a długość montażowa wynosi 180 mm.
Dane elektryczne i zastosowanie
Silnik jednofazowy 1 x 220-240 V, 50 Hz, moc znamionowa P2 0,18 kW, prąd znamionowy 1,52-1,65 A, współczynnik mocy cos ? 0,85. Prędkość nominalna silnika to 2 875-2 895 obr/min, liczba biegunów 2, prąd rozruchowy 520-525 %. Ciecz robocza to woda o gęstości ok. 998,2 kg/m3, temperatura pracy cieczy 20 °C. Masa netto to 10,3 kg, waga brutto 12,3 kg.
