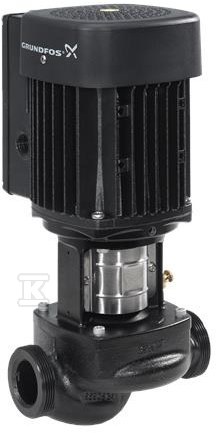

Pompa spiralna jednostopniowa TP 25-80/2 A-O-A-BQQE-BX1 98282096

Pompa in-line do instalacji grzewczych i klimatyzacyjnych w budynkach komercyjnych

Jednostopniowa pompa spiralna in-line z króćcami ssawnym i tłocznym o identycznej średnicy, przeznaczona do pracy w układach grzewczych, chłodniczych i klimatyzacyjnych w obiektach komercyjnych. Budowa w układzie in-line pozwala na montaż w linii rurociągu bez dodatkowych kolan, a króćce G DN 25 z klasą PN 10 zapewniają bezpośrednie połączenie z instalacją. Długość montażowa 180 mm i kołnierz silnika FT75 ułatwiają wymianę w istniejących węzłach.

Konstrukcja top-pull-out umożliwia wyjęcie głowicy napędowej, czyli silnika wraz z głowicą pompy i wirnikiem, do konserwacji lub serwisu przy pozostawieniu korpusu pompy w rurociągu. To skraca czas prac serwisowych i ogranicza ingerencję w instalację. Pompa pracuje z cieczą wodną w zakresie temperatury -25 . 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Dopuszczalna temperatura otoczenia to -20 . 40 °C, a maksymalne ciśnienie pracy wynosi 10 bar, również przy 10 bar / 120 °C.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-150, klasa ASTM 25, co zapewnia odporność na obciążenia mechaniczne i stabilność wymiarową w instalacji ciśnieniowej. Wirnik to kompozyt PES+30 % GF, o rzeczywistej średnicy 80 mm, co w połączeniu z prędkością pompy 2820 obr/min daje znamionowy przepływ 6,32 m3/h przy wysokości podnoszenia 4,04 m. Tolerancja krzywej ISO9906:2012 3B2 określa powtarzalność charakterystyki hydraulicznej.

Uszczelnienie wału typu BQQE to nieodciążone uszczelnienie z mieszkiem gumowym, zgodne z DIN EN 12756. Rozwiązanie to ogranicza przecieki przy pracy z wodą i jest typowe dla pomp obiegowych pracujących w stałych warunkach. Minimalny wskaźnik sprawności MEI ? 0,55 potwierdza efektywność hydrauliczną na poziomie wymaganym dla pomp obiegowych.

Praca i instalacja

Pompa jest jednostopniowa, z napędem bezpośrednim i bez wbudowanego falownika. Przyłącza typu G DN 25 z klasą PN 10 pozwalają na pracę do 10 bar. Zakres temperatur cieczy -25 . 120 °C obejmuje zarówno instalacje grzewcze, jak i chłodnicze, a dopuszczalna temperatura otoczenia -20 . 40 °C umożliwia montaż w pomieszczeniach technicznych bez klimatyzacji.

Montaż w linii rurociągu upraszcza układ hydrauliczny. Długość montażowa 180 mm oraz rozmiar kołnierza silnika FT75 ułatwiają dopasowanie do istniejących wsporników. Masa netto 7,8 kg i masa brutto 8,8 kg przy objętości opakowania 0,026 m3 pozwalają na obsługę przez jedną osobę przy użyciu standardowych narzędzi.

Napęd elektryczny i efektywność

Silnik asynchroniczny chłodzony wentylatorem, produkcji o nominalnej mocy P2 0,18 kW i prędkości nominalnej 2850 obr/min. Zasilanie 3 x 220-240/380-415 V, 50 Hz, prąd znamionowy 0,94-0,96/0,55-0,56 A, współczynnik mocy cos ? 0,78, prąd rozruchowy 450-450 %. Liczba biegunów 2, klasa izolacji F, stopień ochrony IP55.

Klasa efektywności IE2 z wydajnością 60,4 % przy pełnym obciążeniu, 59,4 % przy 3/4 obciążenia i 53,7 % przy 1/2 obciążenia. Brak zintegrowanej ochrony silnika i brak falownika oznacza pracę ze stałą prędkością, co jest wystarczające w prostych obiegach cyrkulacyjnych bez regulacji.
