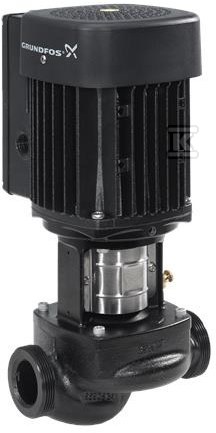

Pompa spiralna jednostopniowa TP 25-90/2 A-O-A-BQQE-DX1 98282133

Pompa in-line do obiegu wody w instalacjach grzewczych i klimatyzacyjnych

Jednostopniowa pompa spiralna z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym w jednej osi to rozwiązanie in-line, w którym głowica napędowa z silnikiem, korpusem pompy i wirnikiem wyjmuje się od góry. Konstrukcja top-pull-out pozwala na serwis lub konserwację bez demontażu korpusu z rurociągu, co skraca czas prac przy wymianie uszczelnienia czy inspekcji wirnika. Pompa pracuje z nieodciążonym uszczelnieniem wału z mieszkiem gumowym zgodnym z DIN EN 12756 i asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem. Brak falownika oznacza pracę ze stałą prędkością, co upraszcza sterowanie w klasycznych obiegach grzewczych i chłodniczych.

Urządzenie jest przeznaczone do pompowania wody w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Dzięki temu sprawdza się w systemach ogrzewania, klimatyzacji i chłodzenia w budynkach komercyjnych, a także w obiegach przemysłowych wymagających cichej, niezawodnej cyrkulacji bez zanieczyszczeń. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza efektywność hydrauliczną na poziomie wymaganym dla nowoczesnych pomp obiegowych.

Konstrukcja i materiały odporne na pracę ciągłą

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-200, klasy ASTM 30, co zapewnia odporność mechaniczną przy ciśnieniu pracy do 10 bar i temperaturze cieczy do 120 °C. Wirnik z tworzywa kompozytowego PES + 30 % GF ogranicza masę wirującej części i zmniejsza ryzyko korozji w porównaniu z metalowymi wirnikami. Uszczelnienie wału typu BQQE z mieszkiem gumowym jest nieodciążone, co wydłuża żywotność przy ciągłej pracy w obiegu zamkniętym.

Konstrukcja in-line z identyczną średnicą króćców ssawnego i tłocznego DN 25 i długością montażową 180 mm ułatwia wymianę istniejącej pompy bez przeróbek rurociągu. Przyłącze typu G z klasą PN 10 oraz kołnierz silnika FT85 pozwalają na szybki montaż w pozycji poziomej lub pionowej, w zależności od instalacji. Stopień ochrony IP55 Dust/Jetting i klasa izolacji F silnika zapewniają pracę w pomieszczeniach technicznych o temperaturze otoczenia od -30 °C do 60 °C.

Praca hydrauliczna i silnik klasy IE3

Przy prędkości pompy 2865 obr/min nominalny przepływ wynosi 7,88 m3/h przy wysokości podnoszenia 7,93 m, przy rzeczywistej średnicy wirnika 89 mm. Tolerancja krzywej ISO9906:2012 3B2 gwarantuje powtarzalność charakterystyki w warunkach instalacyjnych. Silnik typu 71 A o mocy znamionowej P2 0,37 kW pracuje w sieci 3 x 220-240D/380-415Y V, 50 Hz, z prądem znamionowym 1,74/1,00 A i prądem rozruchowym 490-530 %. Współczynnik mocy cos ? 0,80-0,70 oraz prędkość nominalna 2850-2880 obr/min przy 2 biegunach dają stabilny rozruch w obiegach o zmiennym oporze.

Klasa efektywności IE3 i sprawność silnika 73,8 % przy pełnym obciążeniu, 79,0-76,5 % przy 3/4 obciążenia i 75,5-71,5 % przy 1/2 obciążenia przekładają się na niższe zużycie energii w pracy częściowej, typowej dla systemów grzewczych z modulacją. Chłodzenie wentylatorowe i brak zintegrowanego falownika upraszczają serwis i zmniejszają liczbę elementów elektronicznych narażonych na wilgoć.

Montaż, przyłącza i warunki eksploatacji

Pompa ma masę netto 10 kg i brutto 12 kg przy objętości wysyłkowej 0,041 m3, co ułatwia transport i montaż bez dodatkowego podnośnika. Króćce DN 25 z gwintem cylindrycznym BSPP-G ISO 228-1 i ciśnieniem nominalnym PN 10 pozwalają na bezpośrednie połączenie z instalacją stalową lub miedzianą. Maksymalne ciśnienie pracy 10 bar przy temperaturze 120 °C jest zgodne z wymaganiami dla instalacji centralnego ogrzewania i chłodzenia.

Dzięki konstrukcji z możliwością wyjęcia głowicy od góry instalator może wymienić uszczelnienie wału lub wirnik bez odcinania odcinka rurociągu. Brak komunikacji cyfrowej i prosty schemat elektryczny przyspieszają uruchomienie w obiektach komercyjnych, gdzie priorytetem jest niezawodna cyrkulacja wody bez skomplikowanej automatyki.
