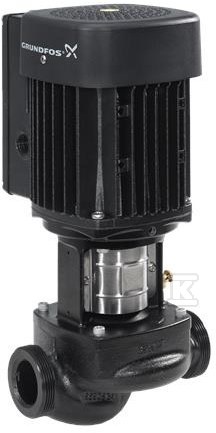

Pompa spiralna jednostopniowa TP 32-50/2 A-O-A-BQQE-AX1 98282120

Pompa in-line do obiegu wody w instalacjach grzewczych i klimatyzacyjnych

Jednostopniowa pompa spiralna z krótkim sprzęgłem i króćcami ssawnym i tłocznym o identycznej średnicy, ułożonymi w jednej osi. Budowa in-line pozwala na montaż bezpośrednio w rurociągu bez dodatkowych kolan, a konstrukcja typu top-pull-out umożliwia wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu przy pozostawieniu korpusu przyłączonego do instalacji. Uszczelnienie wału z mieszkiem gumowym jest nieodciążone i zgodne z DIN EN 12756, co ogranicza ryzyko przecieków w pracy ciągłej z wodą.

Konstrukcja top-pull-out i materiały robocze

Głowica napędowa jest zdejmowana od góry, co skraca czas obsługi i nie wymaga demontażu odcinka rurociągu. Korpus pompy wykonano z żeliwa szarego EN-GJL-150, klasa ASTM 25, odpornego na obciążenia hydrauliczne i temperaturę roboczą. Wirnik z tworzywa kompozytowego PES+30% GF zapewnia dobrą odporność na ścieranie przy zachowaniu niskiej masy wirującej. Uszczelnienie wału typu BQQE pracuje z tolerancją krzywej ISO9906:2012 3B2, co przekłada się na przewidywalną charakterystykę przepływu.

Parametry pracy, silnik i warunki eksploatacji

Pompa jest obliczona na prędkość 2800 obr/min, z nominalnym przepływem 4,91 m3/h i wysokością podnoszenia 3,29 m przy rzeczywistej średnicy wirnika 68 mm. Przyłącza G DN 32 o klasie PN 10 i długości montażowej 180 mm z kołnierzem silnika FT75 ułatwiają dopasowanie do istniejących instalacji. Dopuszczalny zakres temperatury cieczy to -25 °C do 120 °C przy gęstości odniesienia 998,2 kg/m3, a temperatura otoczenia -30 °C do 40 °C. Maksymalne ciśnienie pracy wynosi 10 bar, również przy 120 °C.

Napęd stanowi asynchroniczny silnik elektryczny chłodzony wentylatorem o mocy znamionowej P2 0,12 kW, 2 bieguny, prędkość nominalna 2830 obr/min, częstotliwość 50 Hz i napięcie 3 x 220-240 D/380-415 Y V. Prąd znamionowy 0,64-0,66/0,37-0,38 A, prąd rozruchowy ok. 450 %, cos ? 0,78. Klasa efektywności IE3 z wydajnością 60,8 % przy pełnym obciążeniu, 59,4 % przy 3/4 obciążenia i 53,7 % przy 1/2 obciążenia. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w typowych pomieszczeniach technicznych. Masa netto 8 kg, brutto 9 kg.

Zastosowanie w systemach HVAC i montaż

Rozwiązanie jest przeznaczone do obiegu wody w instalacjach grzewczych i klimatyzacyjnych w obiektach komercyjnych. Brak falownika oznacza prostą regulację poprzez zawory lub zewnętrzne sterowanie, a krótka budowa in-line ogranicza zapotrzebowanie na miejsce. Pompa współpracuje z wodą w zakresie temperatur od -25 °C do 120 °C, co obejmuje standardowe układy grzewcze, chłodnicze i klimatyzacyjne.
