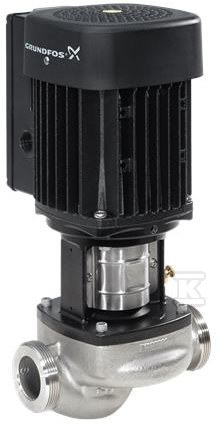

Pompa spiralna jednostopniowa TP 32-90/2 A-O-I-BQQE-DX1 98346629

Pompa in-line do cyrkulacji ciepłej wody użytkowej z demontażem od góry

Jednostopniowa pompa spiralna in-line przeznaczona do układów cyrkulacji ciepłej wody użytkowej. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez odcinania korpusu od rurociągów. Króciec ssawny i tłoczny o identycznej średnicy umieszczone są na jednej osi, co ułatwia montaż w linii rurociągu. Pompa pracuje z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem, w klasie efektywności IE3 i stopniu ochrony IP55.

Budowa i materiały

Korpus pompy wykonano ze stali nierdzewnej EN 1.4308, odpowiednik ASTM CF8. Obudowa pompy z tego samego materiału zapewnia odporność na wodę użytkową w szerokim zakresie temperatur. Wirnik to kompozyt PES+30% GF, co ogranicza masę wirnika i zmniejsza ryzyko korozji w porównaniu z metalowymi wirnikami. Uszczelnienie wału typu BQQE jest nieodciążone, z mieszkiem gumowym, zgodne z DIN EN 12756. Rozwiązanie to ogranicza przecieki przy pracy z gorącą wodą.

Konstrukcja top-pull-out oznacza, że serwis ogranicza się do odkręcenia pokrywy i wysunięcia zespołu napędowego do góry. Połączenia in-line o rozmiarze DN 32 z gwintem G i klasą PN 10 pozwalają na szybkie wpięcie w instalację. Długość montażowa wynosi 180 mm, rozmiar kołnierza silnika FT85. Masa netto to 10,5 kg, masa brutto 11,5 kg.

Praca i parametry hydrauliczne

Pompa pracuje przy prędkości 2865 obr/min, na której oparte są dane katalogowe. Przepływ znamionowy to 8,78 m3/h przy wysokości podnoszenia 7,35 m, przy rzeczywistej średnicy wirnika 89 mm. Tolerancja krzywej zgodna z ISO9906:2012 3B2, a minimalny wskaźnik sprawności MEI ? 0,70 świadczy o dobrej efektywności hydraulicznej w klasie.

Zakres pracy cieczy to -25...120 °C, temperatura cieczy podczas pracy 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy to 10 bar, również przy temperaturze 120 °C. Dopuszczalny zakres temperatury otoczenia to -30...60 °C. Brak wbudowanego falownika, regulacja prędkości odbywa się poprzez dobór punktu pracy.

Napęd elektryczny i warunki instalacji

Silnik typu 71 A, 2-biegunowy, 50 Hz, o nominalnej mocy 0,37 kW. Napięcie znamionowe 3 x 220-240 D/380-415 Y V, prąd znamionowy 1,74/1,00 A, współczynnik mocy cos fi 0,80-0,70. Prędkość nominalna 2850-2880 obr/min, prąd uruchomienia 490-530 %. Klasa izolacji F, stopień ochrony IP55 Dust/Jetting.

Sprawność silnika przy pełnym obciążeniu 73,8 %, przy 3/4 obciążenia 79,0-76,5 %, przy 1/2 obciążenia 75,5-71,5 %. Klasa efektywności IE3 zapewnia niższe zużycie energii w ciągłej pracy cyrkulacyjnej. Pompa nie jest przeznaczona do pracy z cieczami agresywnymi chemicznie, zalecane zastosowanie to woda.
