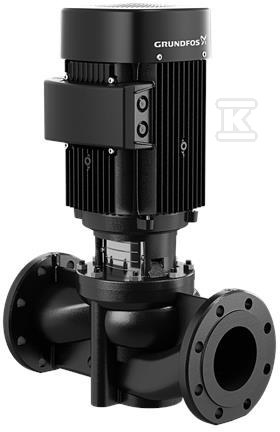

Pompa spiralna jednostopniowa TP 40-190/2 A-F-A-BQQV-FX1 98147127

Pompa in-line jednostopniowa do transportu wody z demontażem od góry

Pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy umieszczonymi w jednej osi. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej składającej się z silnika, głowicy pompy i wirnika do konserwacji lub serwisu bez odłączania korpusu pompy od rurociągów. Rozwiązanie skraca czas przestojów i ułatwia dostęp do elementów roboczych w zabudowie przemysłowej i instalacjach budynków.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia sztywność przy ciśnieniu nominalnym PN 16. Wirnik jest ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału typu BQQV to nieodciążone uszczelnienie mechaniczne z mieszkiem gumowym, zgodne z DIN EN 12756. Przyłączenia rurociągowe realizowane są kołnierzami PN 16 według DIN EN 1092-2 i ISO 7005-2. Głowica napędowa jest wyjmowana od góry, a korpus pozostaje na miejscu po odkręceniu połączenia.

Zastosowanie i parametry hydrauliczne

Urządzenie przeznaczone jest do tłoczenia wody w zakresie temperatury cieczy 0 . 90 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Dane hydrauliczne odnoszą się do prędkości 2855 obr/min. Przepływ znamionowy wynosi 10,8 m3/h przy wysokości podnoszenia 13,3 m. Rzeczywista średnica wirnika to 124 mm. Tolerancja krzywej spełnia ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,50 wskazuje na efektywność hydrauliczną w klasie energooszczędnych pomp obiegowych.

Napęd elektryczny

Zastosowano asynchroniczny silnik elektryczny chłodzony wentylatorem, typ 80 A, o nominalnej mocy P2 0,75 kW. Silnik 2-biegunowy pracuje z częstotliwością podstawową 50 Hz i prędkością nominalną 2840-2870 obr/min. Napięcie nominalne 3 x 220-240 D/380-415 Y V, prąd znamionowy 3,30/1,90 A, współczynnik mocy cos fi 0,81-0,71, prąd rozruchowy 580-620 %. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 80,7 %, przy obciążeniu 3/4 82,7-80,9 %, przy obciążeniu 1/2 81,7-77,9 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting według IEC 34-5. Sterowanie falownikiem nie jest przewidziane.

Montaż i warunki pracy

Przyłącze DIN DN 40, ciśnienie znamionowe do podłączenia PN 16, maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy temperaturze 90 °C 16 bar. Długość montażowa 320 mm, rozmiar kołnierza silnika FT100. Dopuszczalny zakres temperatury otoczenia -30 . 60 °C. Masa netto 25,5 kg, masa brutto 29 kg.
