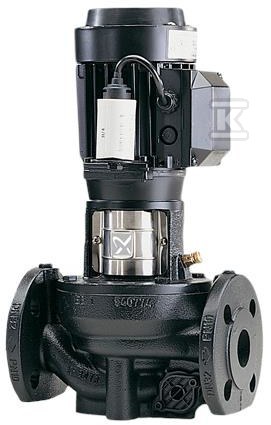

Pompa spiralna jednostopniowa TP 40-50/2 A-F-A-BQQE-AX1 98282356

Pompa in-line jednostopniowa do obiegu wody z demontażem od góry

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym i tłocznym w jednej osi. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej - silnika, głowicy pompy i wirnika - do konserwacji lub serwisu bez odłączania korpusu pompy od rurociągów. Rozwiązanie skraca czas prac serwisowych i ogranicza ingerencję w instalację.

Przyłączenie rurociągów odbywa się przez kołnierze PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 40. Długość montażowa wynosi 250 mm, a rozmiar kołnierza silnika to FT75. Pompa jest przeznaczona do pracy z wodą w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Maksymalne ciśnienie pracy to 10 bar, a maksymalne ciśnienie przy temperaturze 120 °C również 10 bar. Dopuszczalny zakres temperatury otoczenia to -30 °C do 40 °C.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego EN-GJL-200, klasa ASTM 30. Wirnik to kompozyt PES+30% GF, rzeczywista średnica wirnika 68 mm. Uszczelnienie wału typu BQQE jest nieodciążone z mieszkiem gumowym i zgodne z DIN EN 12756. Tolerancja krzywej pompy to ISO9906:2012 3B2.

• demontaż od góry bez rozcinania rurociągów
• krótki wał sprzęgłowy i in-line, identyczne średnice króćców ssawnego i tłocznego
• kołnierze DIN PN 6/10, łatwa integracja z instalacją przemysłową i HVAC
• odporny korpus żeliwny i wirnik kompozytowy do pracy z wodą

Zastosowanie i warunki pracy

Pompa pracuje z prędkością 2800 obr/min. Przy tych warunkach przepływ znamionowy wynosi 5,61 m3/h, a wysokość podnoszenia 2,95 m. Parametry pozwalają na zastosowanie w obiegach grzewczych, chłodniczych i klimatyzacyjnych w budynkach komercyjnych, gdzie wymagana jest cicha, stabilna praca przy niewielkim zapotrzebowaniu hydraulicznym.

• ciecz: woda
• zakres temperatury cieczy: -25 . 120 °C
• maksymalne ciśnienie pracy: 10 bar
• temperatura otoczenia: -30 . 40 °C
• przyłącze: DIN DN 40 PN 6/10

Silnik i dane elektryczne

Napęd stanowi asynchroniczny silnik elektryczny chłodzony wentylatorem. Nominalna moc silnika P2 to 0,12 kW przy częstotliwości podstawowej 50 Hz. Napięcie nominalne 3 x 220-240 D/380-415 Y V, prąd znamionowy 0,64-0,66/0,37-0,38 A, prąd uruchomienia 450-450 %, współczynnik mocy cos fi 0,78. Prędkość nominalna 2830 obr/min, liczba biegunów 2.

Silnik ma klasę efektywności IE3 ze sprawnością 60,8 % przy pełnym obciążeniu, 59,4 % przy 3/4 obciążenia i 53,7 % przy 1/2 obciążenia. Stopień ochrony IP55 i klasa izolacji F zapewniają pracę w typowych warunkach instalacyjnych. Masa netto 10,5 kg, masa brutto 11,5 kg.
