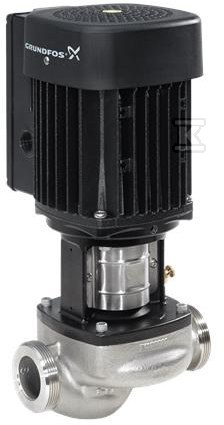

Pompa spiralna jednostopniowa TP 40-50/2 A-F-I-BQQE-AX1 98282357

Pompa in-line jednostopniowa do obiegu wody w instalacjach przemysłowych i budynkach użyteczności publicznej

Pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o tej samej średnicy, osadzonymi na jednej osi. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez demontażu korpusu z rurociągu. Rozwiązanie jest przeznaczone do pompowania czystej wody w instalacjach grzewczych, chłodniczych i technologicznych, z zakresem temperatury cieczy od -25 °C do 120 °C przy gęstości ok. 998,2 kg/m3. Praca przy 2800 obr/min daje przepływ znamionowy 5,61 m3/h przy wysokości podnoszenia 2,95 m, przy rzeczywistej średnicy wirnika 68 mm. Tolerancja krzywej wg ISO9906:2012 3B2.

Konstrukcja top-pull-out i materiały odporne na korozję

Korpus pompy wykonany jest ze stali nierdzewnej, obudowa pompy EN 1.4308, korpus ASTM CF8. Wirnik kompozytowy z materiału PES+30% GF zapewnia dobrą odporność mechaniczną przy niskiej masie. Uszczelnienie wału typu BQQE z mieszkiem gumowym, nieodciążone, zgodne z DIN EN 12756, ogranicza przecieki i ułatwia serwis. Przyłączenia rurociągowe realizowane są kołnierzami PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 40, długość montażowa 250 mm, rozmiar kołnierza silnika FT75. Dzięki identycznym króćcom ssawnemu i tłocznemu pompa montuje się w linii rurociągu bez dodatkowych kolan.

• demontaż od góry bez odcinania rurociągu
• korpus ze stali nierdzewnej 1.4308 / CF8 do wody i mediów nieagresywnych
• wirnik kompozytowy PES+30% GF
• uszczelnienie wału BQQE zgodne z DIN EN 12756

Parametry pracy, silnik i warunki eksploatacji

Urządzenie pracuje z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem, typ 71 A, 2 bieguny, częstotliwość podstawowa 50 Hz, napięcie nominalne 1 x 220-240 V, prąd znamionowy 1,36-1,57 A, prędkość nominalna 2815-2835 obr/min. Nominalna moc silnika P2 wynosi 0,12 kW przy współczynniku mocy cos ? 0,77 i sprawności silnika przy pełnym obciążeniu 52,3-53,2 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy temperaturze 10 bar / 120 °C. Dopuszczalny zakres temperatury otoczenia -30 °C . 40 °C. Temperatura cieczy w pracy 20 °C, zakres roboczy -25 °C . 120 °C.

• przepływ znamionowy 5,61 m3/h, wysokość podnoszenia 2,95 m
• maksymalne ciśnienie pracy 10 bar
• silnik 0,12 kW, 1 x 220-240 V, IP55, klasa F
• praca w temperaturze cieczy -25 °C . 120 °C i otoczenia -30 °C . 40 °C

Montaż, instalacja i praktyczne zastosowanie

Pompa in-line z przyłączem DIN, kołnierzowym DN 40, pozwala na szybki montaż w istniejących instalacjach bez dodatkowych przejściówek. Masa netto 13,4 kg, masa brutto 15,4 kg ułatwia transport i pozycjonowanie. Brak falownika w standardzie, sterowanie podstawowe, co upraszcza uruchomienie w obiegach cyrkulacyjnych i systemach HVAC. Konstrukcja top-pull-out skraca czas przeglądów, a stal nierdzewna korpusu ogranicza ryzyko korozji w instalacjach wodnych.
