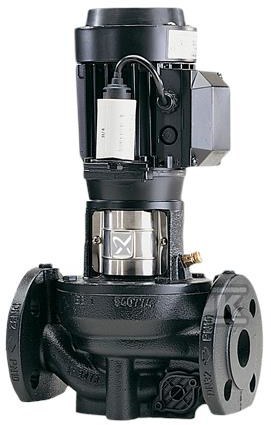

Pompa spiralna jednostopniowa TP 40-80/2 A-F-A-BQQE-CX1 98282358

Jednostopniowa pompa in-line do obiegu wody w instalacjach grzewczych i chłodniczych

Jednostopniowa pompa spiralna z krótkim sprzęgłem i króćcami ssawnym i tłocznym o identycznej średnicy, w układzie in-line. Model TP 40-80/2 A-F-A-BQQE-CX1 ma konstrukcję top-pull-out, czyli głowica napędowa z silnikiem, głowicą pompy i wirnikiem może być wyjmowana do konserwacji lub serwisu przy pozostawieniu korpusu przyłączonego do rurociągów. Przeznaczona jest do pompowania wody w instalacjach grzewczych, klimatyzacji i chłodzenia, systemach wodnych domowych, gruntowych pompach ciepła oraz solarnych.

Konstrukcja top-pull-out i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-200, ASTM class 30. Wirnik to kompozyt PES+30% GF, o rzeczywistej średnicy 79 mm. Uszczelnienie wału typu BQQE to nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się przez kołnierze DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar połączenia DN 40. Długość montażowa wynosi 250 mm, rozmiar kołnierza silnika FT75. Budowa in-line z identycznymi króćcami ssawnym i tłocznym ułatwia montaż w linii rurociągu bez dodatkowych kolan.

Parametry pracy i zakres cieczy

Pompa pracuje przy prędkości 2830 obr/min, z przepływem znamionowym 8,01 m3/h i wysokością podnoszenia 5,49 m. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ? 0,70 wskazują na efektywność energetyczną w typowych zastosowaniach obiegowych. Ciecz tłoczona to woda, zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C, gęstość 998.2 kg/m3. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy temp 10 bar / 120 °C. Zakres temperatury otoczenia -30 . 40 °C.

Napęd elektryczny i warunki instalacji

Zastosowano asynchroniczny silnik elektryczny chłodzony wentylatorem, typ 71 A, 2-biegunowy. Nominalna moc silnika P2 0,25 kW przy częstotliwości podstawowej 50 Hz, napięcie nominalne 1 x 220-240 V, prąd znamionowy 1,75-2,04 A, współczynnik mocy cos ? 0,94. Prędkość nominalna 2870-2880 obr/min. Stopień ochrony IEC 34-5 IP55 Dust/Jetting, klasa izolacji IEC 85 F. Falownik nie jest wbudowany. Masa netto 12,2 kg, masa brutto 14,2 kg, objętość opakowania 0,041 m3.
