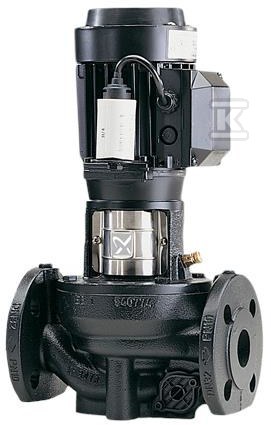

Pompa spiralna jednostopniowa TP 40-90/2 A-F-A-BQQE-DX1 98282359

Jednostopniowa pompa in-line z demontażem od góry

Spiralna pompa in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy w jednej osi. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu przy pozostawieniu korpusu przyłączonego do rurociągów. Rozwiązanie ogranicza czas przestojów i ułatwia dostęp do uszczelnienia wału oraz wirnika bez rozcinania instalacji.

Budowa i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-200, klasy ASTM 30, co zapewnia sztywność przy ciśnieniu do 10 bar i temperaturze cieczy do 120 °C. Wirnik z tworzywa kompozytowego PES wzmocnionego 30 % włóknem szklanym ogranicza masę wirującej części i zmniejsza ryzyko korozji. Uszczelnienie wału typu BQQE z nieodciążonym mieszkiem gumowym spełnia wymagania DIN EN 12756. Przyłącza kołnierzowe DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 40, pozwalają na szybki montaż w układach z identycznym króćcem ssania i tłoczenia. Długość montażowa 250 mm oraz kołnierz silnika FT85 ułatwiają wymianę w istniejących liniach.

Praca i parametry hydrauliczne

Pompa pracuje na prędkości około 2865 obr/min z rzeczywistą średnicą wirnika 89 mm. Przy tych warunkach uzyskuje przepływ znamionowy 9,48 m3/h przy wysokości podnoszenia 7,01 m. Tolerancja krzywej zgodna z ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ? 0,70 wskazują na przewidywalną charakterystykę hydrauliczną. Przeznaczona jest do wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C. Dopuszczalna temperatura otoczenia to -30 °C do 60 °C, a maksymalne ciśnienie pracy wynosi 10 bar, również przy 120 °C.

Napęd elektryczny i warunki instalacji

Zastosowano asynchroniczny silnik elektryczny chłodzony wentylatorem, typ 71 A, o nominalnej mocy 0,37 kW przy 50 Hz. Znamionowe napięcie 3 x 220-240D/380-415Y V, prąd znamionowy 1,74/1,00 A, współczynnik mocy 0,80-0,70, prąd rozruchowy 490-530 %. Prędkość nominalna 2850-2880 obr/min, 2 bieguny, klasa efektywności IE3 ze sprawnością 73,8 % przy pełnym obciążeniu, 79,0-76,5 % przy 3/4 obciążenia i 75,5-71,5 % przy 1/2 obciążenia. Izolacja klasy F, ochrona IP55. Masa netto 14 kg, masa brutto 16 kg, objętość wysyłkowa 0,041 m3. Brak wbudowanego falownika, co upraszcza sterowanie w instalacjach grzewczych i klimatyzacyjnych.
