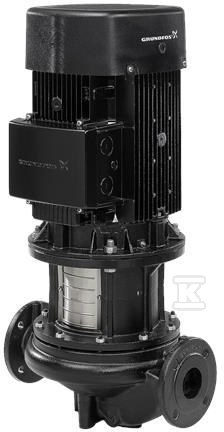

Pompa spiralna jednostopniowa TP 50-420/2 A-F-A-BQQE-MX1 98742873

od 1 szt.11 982,27 zł
brutto / szt.
na zamówienie
Marka GRUNDFOS
Indeks Onninen:CWO280
Indeks producenta:98742873
EAN:5712600815841
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,891 m / 0,537 m / 0,826 m / 124 kg / 0,395 m3
Kod celny:84137051

Pompa spiralna jednostopniowa TP 50-420/2 A-F-A-BQQE-MX1 98742873

Pompa in-line do transportu wody w instalacjach przemysłowych i budynkach użyteczności publicznej

Jednostopniowa spiralna pompa in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy umieszczonymi w jednej osi. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej składającej się z silnika, głowicy pompy i wirnika do konserwacji lub serwisu przy pozostawieniu korpusu pompy przyłączonego do rurociągów. Rozwiązanie skraca czas przestojów i ogranicza prace przy instalacji.

Konstrukcja umożliwiająca szybki serwis

Głowica napędowa jest demontowana od góry, co ułatwia dostęp do wirnika i uszczelnienia bez odcinania pompy od sieci. Uszczelnienie wału typu BQQE jest nieodciążone z mieszkiem gumowym i zgodne z DIN EN 12756. Przyłączenia rurociągowe wykonano jako kołnierze PN 16 wg DIN EN 1092-2 i ISO 7005-2.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30. Materiały zapewniają odporność na typowe obciążenia hydrauliczne i mechaniczne w obiegu wody.

Parametry pracy i zakres cieczy

Pompa pracuje przy prędkości 2910 obr/min z rzeczywistą średnicą wirnika 187 mm. Przy tych warunkach uzyskuje przepływ znamionowy 44,6 m3/h przy wysokości podnoszenia 35,5 m. Tolerancja krzywej to ISO9906:2012 3B2, a minimalny wskaźnik sprawności MEI ? 0,70.

Przeznaczona jest do tłoczenia wody w zakresie temperatury cieczy -25 . 120 °C, z przykładową temperaturą pracy 20 °C i gęstością 998,2 kg/m3. Maksymalne ciśnienie pracy to 16 bar, również przy temperaturze 16 bar / 120 °C. Dopuszczalny zakres temperatury otoczenia wynosi -30 . 60 °C.

Silnik elektryczny i efektywność energetyczna

Zastosowano asynchroniczny silnik elektryczny chłodzony wentylatorem, typ 132SB, o nominalnej mocy P2 7,5 kW. Silnik ma 2 bieguny, prędkość nominalną 2910-2920 obr/min i częstotliwość podstawową 50 Hz. Napięcie nominalne 3 x 220-240 D/380-415 Y V, prąd znamionowy 25,0-24,2/14,4-14,0 A, współczynnik mocy cos ? 0,88-0,82, prąd uruchomienia 780-910 %.

Klasa efektywności IE3 wspiera niskie zużycie energii: sprawność przy pełnym obciążeniu 90,1-90,4 %, przy obciążeniu 3/4 90,8-90,9 %, przy obciążeniu 1/2 90,8-90,4 %. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. W standardzie brak falownika.

Montaż i wymiary instalacyjne

Przyłącze typu DIN o rozmiarze DN 50 z ciśnieniem znamionowym PN 16. Długość montażowa wynosi 440 mm, rozmiar kołnierza silnika to FF265. Masa netto to 107 kg, waga brutto 125 kg. Kompaktowe wymiary i standardowe kołnierze ułatwiają integrację z istniejącymi rurociągami bez dodatkowych przejściówek.
