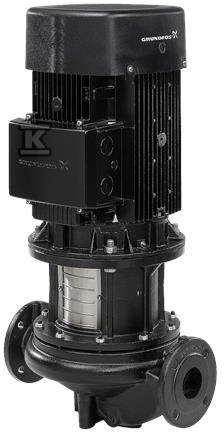

Pompa spiralna jednostopniowa TP 80-140/2 A-F-A-BAQE-IX1 96108445
Pompa in-line do transportu wody z demontażem od góry
Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i identycznymi króćcami ssawnym i tłocznym w jednej osi. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej - silnika, głowicy pompy i wirnika - do konserwacji lub serwisu bez odłączania korpusu od rurociągów. Rozwiązanie skraca czas przestoju i ułatwia dostęp do elementów roboczych.
Konstrukcja i materiały
Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, a wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Przyłączenia rurociągowe realizowane są kołnierzami PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 80, z długością montażową 360 mm i kołnierzem silnika FF165. Uszczelnienie wału typu BAQE to nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756. Dzięki temu pompa pracuje stabilnie przy ciągłym przepływie wody i jest odporna na typowe warunki instalacji zamkniętych.
Parametry pracy i zakres zastosowania
Pompa pracuje przy prędkości 2900 obr/min z rzeczywistą średnicą wirnika 105 mm. Przy tych warunkach uzyskuje przepływ znamionowy 52,2 m3/h przy wysokości podnoszenia 10,4 m. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ?0,69 świadczą o efektywności hydraulicznej w zakresie pracy. Przeznaczona jest do tłoczenia wody o gęstości 998,2 kg/m3 w temperaturze 20 °C, z dopuszczalnym zakresem cieczy 0 . 120 °C. Maksymalne ciśnienie pracy wynosi 16 bar, również przy 120 °C, a dopuszczalny zakres temperatury otoczenia to -30 . 60 °C.
Napęd elektryczny i warunki instalacji
Napęd stanowi asynchroniczny silnik elektryczny chłodzony wentylatorem, typ 90LE, o nominalnej mocy 2,2 kW i klasie efektywności IE3. Silnik 2-biegunowy pracuje z prędkością nominalną 2890-2910 obr/min przy częstotliwości 50 Hz i napięciu 3 x 220-240 D / 380-415 Y V, prąd znamionowy 8,00/4,60 A, prąd uruchomienia 840-920 %. Sprawność silnika przy pełnym obciążeniu to 85,9 %, przy 3/4 obciążenia 88,2-87,2 %, przy 1/2 obciążenia 88,0-85,5 %. Klasa ochrony 55 Dust/Jetting i klasa izolacji F zapewniają odporność na zapylenie i strumienie wody oraz bezpieczną pracę w typowych pomieszczeniach technicznych. Masa netto wynosi 59,1 kg, waga brutto 71 kg.
