Pompa spiralna podwójna jednostopniowa TPD 100-130/4 A-F-A-BQQE-KX3 96109368

Pompa in-line z dwiema głowicami napędowymi do ciągłej pracy

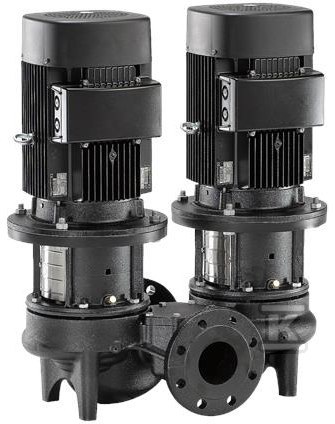

Pompa spiralna podwójna jednostopniowa in-line zapewnia ciągłość obiegu w instalacjach, w których przerwa w pracy nie jest dopuszczalna. Dwie równoległe głowice napędowe pracują na wspólnym korpusie z króćcami ssawnym i tłocznym w jednej osi i o identycznej średnicy DN 100. W trybie standardowym jedna głowica pracuje, druga pozostaje w gotowości, a w razie potrzeby obie mogą pracować równolegle. Rozwiązanie jest przeznaczone do czystej wody w systemach grzewczych, chłodniczych, klimatyzacyjnych oraz do ciepłej i zimnej wody użytkowej.

Konstrukcja top-pull-out i materiały

Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej, czyli silnika, głowicy pompy i wirnika, do konserwacji lub serwisu bez odłączania korpusu pompy od rurociągów. Dla instalatora oznacza to krótszy czas postoju i brak konieczności opróżniania całej instalacji. Każda głowica jest wyposażona w nieodciążone uszczelnienie wału z mieszkiem gumowym, kod BQQE, zgodne z DIN EN 12756. Przyłącza rurociągowe wykonano jako kołnierze PN 16 wg DIN EN 1092-2 i ISO 7005-2, z długością montażową 550 mm i rozmiarem kołnierza silnika FF215.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30. Materiały i uszczelnienie pozwalają na pracę z wodą w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze otoczenia od -20 °C do 55 °C. Maksymalne ciśnienie pracy wynosi 16 bar, a maksymalne ciśnienie przy 120 °C również 16 bar.

Parametry hydrauliczne, elektryczne i warunki pracy

Dane hydrauliczne odnoszą się do prędkości pompy 1455 obr/min. Przepływ znamionowy to 70,6 m3/h przy wysokości podnoszenia 12 m, przy rzeczywistej średnicy wirnika 200 mm. Tolerancja krzywej spełnia ISO9906:2012 3B2, a minimalny wskaźnik sprawności MEI jest ? 0,70.

Napęd stanowią dwa identyczne silniki asynchroniczne chłodzone wentylatorem o nominalnej mocy 4 kW każdy. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-420 D / 660-725 Y V, prąd znamionowy 7,9/4,6 A, cos ? 0,82. Prędkość nominalna silnika to 1460 obr/min przy 4 biegunach. Sprawność klasy IE3 wynosi 88,6 % przy pełnym obciążeniu, 89,2 % przy 3/4 obciążenia i 88,6 % przy 1/2 obciążenia. Ochrona IP55 i klasa izolacji F zapewniają odporność na warunki instalacyjne. Układ nie jest wyposażony w falownik.

Masa netto wynosi 261 kg, masa brutto 292 kg, a objętość transportowa ok. 1,14 m3.

Zastosowania w instalacjach grzewczych, chłodniczych i wodnych

Pompa sprawdza się tam, gdzie wymagane jest zabezpieczenie przed awarią i automatyczne przejęcie pracy przez drugą głowicę. Typowe zastosowania to:

• obiegi grzewcze i chłodnicze w budynkach użyteczności publicznej i przemysłowych
• systemy klimatyzacji i wentylacji mechanicznej
• instalacje ciepłej i zimnej wody użytkowej
• procesy technologiczne wymagające stabilnego przepływu czystej wody

Dzięki in-line’owemu montażowi i wspólnym kołnierzom instalacja jest kompaktowa, a serwis możliwy od góry bez demontażu rurociągów.
