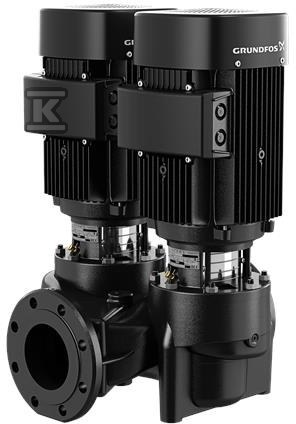

Pompa spiralna podwójna jednostopniowa TPD 40-120/2 A-F-A-BQQE-DX1 98083077

od 1 szt.8 575,83 zł
brutto / szt.
na zamówienie
Marka GRUNDFOS
Indeks Onninen:CXA728
Indeks producenta:98083077
EAN:5710628631832
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,4 m / 0,3 m / 0,666 m / 41,6 kg / 0,08 m3
Kod celny:84137065

Pompa spiralna podwójna jednostopniowa TPD 40-120/2 A-F-A-BQQE-DX1 98083077

Pompa in-line z dwiema równoległymi głowicami do pracy ciągłej

Dwugłowicowa pompa in-line jednostopniowa spiralna z krótkim sprzęgłem i identycznymi średnicami króćca ssawnego i tłocznego w jednej osi. Dwie równoległe głowice napędowe zapewniają redundancję i możliwość pracy ciągłej w instalacjach, gdzie wymagana jest niezawodność bez przestojów. Konstrukcja umożliwia szybki dostęp do części roboczych bez demontażu rurociągów.

Konstrukcja top-pull-out i materiały

Głowica napędowa, czyli silnik, głowica pompy i wirnik, jest wyjmowana od góry w systemie top-pull-out. Korpus pompy pozostaje przyłączony do instalacji, co skraca czas konserwacji i serwisu. Każda głowica wyposażona jest w nieodciążone uszczelnienie wału typu BQQE z mieszkiem gumowym, zgodne z DIN EN 12756. Przyłączenia rurociągowe realizowane są kołnierzami PN 6/10 wg DIN EN 1092-2 i ISO 7005-2.

Korpus wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to stal nierdzewna EN 1.4301, AISI 304, odporna na korozję w wodzie. Taki dobór materiałów sprawdza się w obiegu czystej wody w instalacjach grzewczych, chłodniczych i przemysłowych.

Silnik i parametry hydrauliczne

Każda głowica napędzana jest identycznym asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem. Typ silnika 71 A o nominalnej mocy 0,37 kW, klasa efektywności IE3, 2 bieguny, częstotliwość podstawowa 50 Hz. Napięcie nominalne 3 x 220-240 D/380-415 Y V, prąd znamionowy 1,74/1,00 A, prędkość nominalna 2850-2880 obr/min. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting.

Charakterystyka hydrauliczna oparta jest na prędkości pompy 2850 obr/min. Przepływ znamionowy 11,4 m3/h przy wysokości podnoszenia 7,4 m, rzeczywista średnica wirnika 86 mm. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ?0,70. Brak wbudowanego falownika, sterowanie standardowe.

Montaż i warunki pracy

Przyłącze typu DIN, rozmiar DN 40, ciśnienie znamionowe PN 6/10. Długość montażowa 250 mm, rozmiar kołnierza silnika FT85. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy temperaturze 120 °C również 10 bar.

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy -25 . 120 °C, temperatura cieczy podczas pracy 20 °C. Dopuszczalny zakres temperatury otoczenia -30 . 60 °C. Masa netto 38,1 kg, waga brutto 41,6 kg.

Rozwiązanie sprawdza się w instalacjach, gdzie wymagana jest ciągłość obiegu i szybki serwis bez odcinania rurociągów, np. w obiektach komercyjnych i przemysłowych z systemami grzewczymi i chłodniczymi.
