Pompa spiralna podwójna jednostopniowa TPD 80-210/2 A-F-A-BAQE-KX1 96108769

Pompa in-line podwójna do ciągłej pracy w instalacjach przemysłowych i komercyjnych

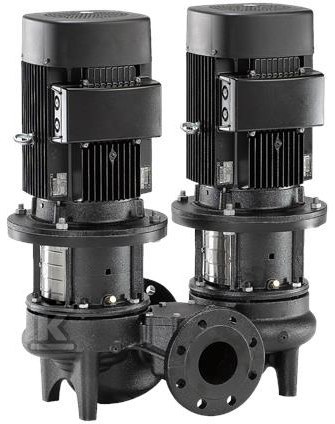

Pompa spiralna jednostopniowa in-line z dwiema równoległymi głowicami napędowymi i krótkim sprzęgłem. Króciec ssawny i tłoczny o identycznej średnicy pracują na jednej osi, co pozwala na montaż w linii rurociągu bez dodatkowych kolan. Konstrukcja top-pull-out umożliwia wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu przy pozostawieniu korpusu przyłączonego do instalacji.

Konstrukcja i materiały

Dwie niezależne głowice napędowe pracują równolegle. Każda wyposażona jest w nieodciążone uszczelnienie wału z mieszkiem gumowym zgodne z DIN EN 12756, kod BAQE. Przyłączenia rurociągów wykonano jako kołnierze PN 16 wg DIN EN 1092-2 i ISO 7005-2.

Korpus pompy to żeliwo szare EN-GJL-250, klasa ASTM 35. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Obudowa pompy i podstawy silnika są elektrostatycznie malowane, co podtrzymuje efektywność i odporność korozyjną w dłuższej eksploatacji. Wirnik jest hydraulicznie i mechanicznie wyważony, co ogranicza obciążenia łożysk silnika i uszczelnienia wału.

Dane pracy i napęd

Pracuje na cieczy wodnej w zakresie temperatury 0 . 120 °C, temperatura pracy odniesienia 20 °C, gęstość 998,2 kg/m3. Prędkość robocza 2920 obr/min, przepływ znamionowy 53,5 m3/h przy wysokości podnoszenia 16,6 m. Rzeczywista średnica wirnika 125 mm. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ?0,69.

Silnik asynchroniczny chłodzony wentylatorem, typ 112MC, 4 kW, 50 Hz, 3 x 380-415 V, prąd znamionowy 7,9 A, cos ? 0,87. Prędkość nominalna 2920-2940 obr/min, 2 bieguny. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 88,1 %, przy 3/4 obciążenia 88,6-88,2 %, przy 1/2 obciążenia 85,2-88,1 %. Ochrona IP55 Dust/Jetting, klasa izolacji F. Prąd rozruchowy 1000-1110 %.

Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy temperaturze 16 bar / 120 °C. Zakres temperatury otoczenia -30 . 60 °C. Układ sterowania bez wbudowanego falownika.

Montaż i zastosowanie

Przyłącze DIN DN 80, ciśnienie znamionowe PN 16. Długość montażowa 360 mm, rozmiar kołnierza silnika FF215. Masa netto 160 kg, masa brutto 179 kg, objętość wysyłkowa 0,457 m3.

Układ in-line pozwala na proste prowadzenie rurociągów i zwykle ogranicza koszty oraz zajmowaną przestrzeń instalacyjną. Stosowana w budynkach komercyjnych do układów ogrzewania, chłodzenia i klimatyzacji, gdzie wymagana jest niezawodna praca ciągła z możliwością szybkiego serwisu bez demontażu rurociągów.
