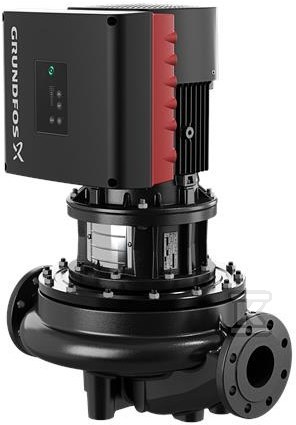

Pompa spiralna jednostopniowa TPE 100-110/4 A-F-B BAQE-JD3 400/50 PN16 99113733

od 1 szt.22 116,35 zł
brutto / szt.
na zamówienie
Marka GRUNDFOS
Indeks Onninen:CWR911
Indeks producenta:99113733
EAN:5712607015152
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,8 m / 0,6 m / 0,812 m / 121 kg / 0,39 m3
Kod celny:84137051

Pompa spiralna jednostopniowa TPE 100-110/4 A-F-B BAQE-JD3 400/50 PN16 99113733

Pompa in-line z wbudowaną przetwornicą częstotliwości do transportu wody

Jednostopniowa pompa spiralna in-line przeznaczona do transportu wody. Budowa w układzie in-line z identyczną średnicą króćca ssawnego i tłocznego pozwala na montaż w linii rurociągu bez dodatkowych kolan. Głowica napędowa jest wyjmowana od góry w systemie top-pull-out, co umożliwia serwis uszczelnienia i wirnika bez odcinania korpusu od instalacji.

Konstrukcja top-pull-out i materiały odporne na korozję

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, a wirnik z brązu CuSn10-C. Taki dobór materiałów zapewnia odporność na korozję w typowych obiegach wodnych. Uszczelnienie wału typu BAQE to nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756. Przyłącza rurowego dokonuje się kołnierzami PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 100, długość montażowa 550 mm. Rozmiar kołnierza silnika to FF215. Konstrukcja top-pull-out oznacza, że silnik, głowica pompy i wirnik tworzą jeden zespół wyjmowany do góry, przy pozostawieniu korpusu przyłączonego do rurociągów.

Sterowanie, silnik IE5 i zakres pracy

Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, przy sprawności przy pełnym obciążeniu 90,1 %. Wbudowana przetwornica częstotliwości z regulatorem PI w skrzynce zaciskowej umożliwia płynną regulację prędkości w zakresie 180-2200 obr/min. Dane znamionowe silnika 100LD to moc 3 kW, częstotliwość podstawowa 50 Hz, napięcie 3 x 380-500 V, prąd znamionowy 5,80-4,60 A, współczynnik mocy cos ? 0,91-0,86, liczba biegunów 4. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w pomieszczeniach technicznych. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej.

Zastosowanie i warunki instalacji

Pompa przeznaczona jest do pompowania wody o temperaturze 0 . 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Zakres temperatury otoczenia wynosi -20 . 50 °C, maksymalne ciśnienie pracy 16 bar, również przy 120 °C. Przy prędkości odniesienia 1455 obr/min uzyskuje się przepływ znamionowy 85,9 m3/h przy wysokości podnoszenia 8,7 m, przy rzeczywistej średnicy wirnika 177 mm. Tolerancja krzywej ISO9906:2012 3B2 zapewnia powtarzalność parametrów. Masa netto to 103 kg, masa brutto 121 kg, objętość wysyłkowa 0,39 m3.
