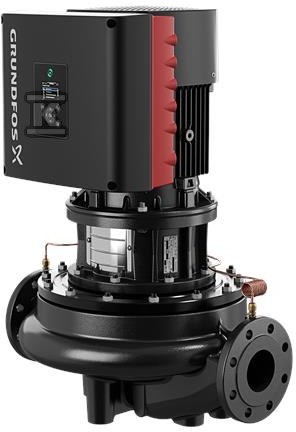

Pompa spiralna jednostopniowa TPE 100-200/2 S-A-F-A-BAQE-LD1 99114588
Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości i regulacją ciśnienia
Pompa spiralna jednostopniowa o konstrukcji in-line z króćcami ssawnym i tłocznym w jednej osi. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out, co pozwala na serwis i konserwację bez demontażu korpusu z rurociągu. Przyłącza kołnierzowe PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 100, długość montażowa 500 mm i rozmiar kołnierza silnika FF265 ułatwiają montaż w istniejących instalacjach przemysłowych i budynkach użyteczności publicznej.
Budowa i materiały odporne na wodę użytkową
Korpus pompy i obudowa wykonane są z żeliwa szarego, odpowiednio EN-GJL-250 / EN-JL1040 i ASTM class 35 dla korpusu oraz EN-GJL-200 i ASTM class 30 dla wirnika z żeliwa. Powierzchnie korpusu i głowicy są elektroforetycznie pokrywane w celu zwiększenia odporności korozyjnej. Wirnik o rzeczywistej średnicy 127 mm współpracuje z nieodciążonym uszczelnieniem z mieszkiem gumowym, kod BAQE, zgodnym z DIN EN 12756. Pierwotne pierścienie uszczelniające to węglik krzemu SiC po stronie stałej i grafit węglowy metalizowany po stronie wirującej, z wtórnym uszczelnieniem EPDM. Para materiałowa zapewnia dobrą odporność na wodę do 120 °C, przy czym trwałość spada powyżej 90 °C, a EPDM jest odporny na gorącą wodę, ale nie nadaje się do olejów mineralnych.
Sterowanie, silnik IE5 i regulacja wydajności
Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem, typu 132SE o mocy znamionowej 5,5 kW. Sprawność silnika sklasyfikowana jako IE5 zgodnie z IEC 60034-30-2, sprawność przy pełnym obciążeniu 92,7 %, współczynnik mocy 0,92-0,88, napięcie 3 x 380-500 V, prąd znamionowy 10,3-8,2 A, częstotliwość 50/60 Hz, prędkość nominalna 360-4000 obr/min, klasa izolacji F, ochrona IP55. W skrzynce zaciskowej silnika umieszczona jest wbudowana przetwornica częstotliwości z regulatorem PI. Umożliwia ciągłą zmianę prędkości obrotowej i dopasowanie pracy pompy do aktualnego zapotrzebowania. Zintegrowany czujnik różnicy ciśnienia rejestruje spadek ciśnienia na pompie i pozwala na sterowanie stałym ciśnieniem lub ciśnieniem proporcjonalnym. Panel sterowania umożliwia ustawienie zadanej wartości, tryb Min./Maks. lub Stop oraz sygnalizuje pracę i awarię. Komunikacja przez Grundfos GO Remote pozwala odczytać aktualną wartość, prędkość, pobór mocy i zużycie energii. W terminalu dostępne są wejścia analogowe 0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V, dedykowane wejście cyfrowe, zasilanie 5 V dla potencjometru i czujnika, wejście/wyjście Grundfos Digital Sensor, zasilanie 24 V dla czujników, dwa bezpotencjałowe przekaźniki sygnałowe, połączenie GENIbus oraz interfejs dla modułu CIM.
Zastosowanie i warunki pracy
Przeznaczona do tłoczenia wody w zakresie temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Zakres temperatury otoczenia -20 . 50 °C, maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy 120 °C 16 bar. Dane hydrauliczne oparte o prędkość 2920 obr/min to przepływ znamionowy 85,2 m3/h przy wysokości podnoszenia 16,7 m, tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ?0,58. Masa netto 97,6 kg, masa brutto 124 kg, objętość wysyłkowa 0,395 m3.
