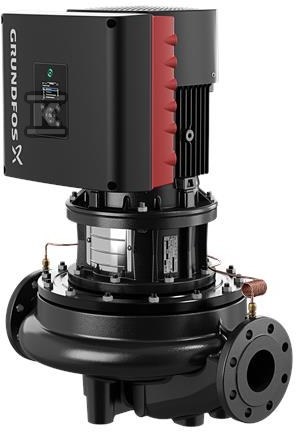

Pompa spiralna jednostopniowa TPE 100-240/2 S-A-F-A BAQE-MD1 400V PN16 99114589
Pompa in-line z wbudowanym falownikiem do ciągłej regulacji przepływu
Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i identycznymi króćcami ssawnym i tłocznym w jednej osi. Konstrukcja top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez demontażu korpusu z rurociągu. Przyłącza kołnierzowe PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 100, długość montażowa 500 mm, rozmiar kołnierza silnika FF265. Uszczelnienie wału BAQE z mieszkiem gumowym, nieodciążone, zgodne z DIN EN 12756.
Konstrukcja top-pull-out i materiały
Korpus pompy wykonany z żeliwa szarego EN-GJL-250, klasa ASTM 35. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Żeliwna obudowa zapewnia stabilność mechaniczną przy pracy pod ciśnieniem do 16 bar. Demontaż od góry skraca czas serwisu, bo nie trzeba rozcinać instalacji. Kołnierze DIN umożliwiają szybkie połączenie z istniejącymi rurociągami przemysłowymi i grzewczymi.
Sterowanie, silnik IE5 i charakterystyka hydrauliczna
Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, sklasyfikowany jako IE5 zgodnie z IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu 92,5 %, cos ? 0,93-0,89. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co daje ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min. Pompa wyposażona jest w czujnik różnicy ciśnienia.
Dane hydrauliczne oparte o prędkość 2910 obr/min:
- przepływ znamionowy 94,5 m3/h
- wysokość podnoszenia 20,3 m
- rzeczywista średnica wirnika 137 mm
- tolerancja krzywej ISO9906:2012 3B2
- minimalny wskaźnik sprawności MEI ?0,58
Regulacja prędkości pozwala dopasować pracę do aktualnego zapotrzebowania systemu, ogranicza pracę na zaworze i zmniejsza zużycie energii w instalacjach zmiennego przepływu.
Warunki pracy i instalacja
Przeznaczona do pompowania wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy 0 °C do 120 °C, temperatura pracy odniesienia 20 °C. Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy 120 °C również 16 bar. Zakres temperatury otoczenia -20 °C do 50 °C.
Dane elektryczne silnika typ 132SF, 2 bieguny, moc nominalna P2 7,5 kW, napięcie 3 x 380-500 V, prąd znamionowy 14,1-11,2 A, częstotliwość 50/60 Hz, klasa izolacji F, rodzaj ochrony IP55. Masa netto 104 kg, masa brutto 131 kg.
