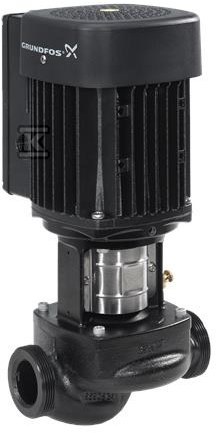

Pompa spiralna jednostopniowa TPE 25-90/2 A-O-A-BQQE-DA1 98076621

Pompa in-line z wbudowanym falownikiem do obiegu wody w instalacjach grzewczych i klimatyzacyjnych

Jednostopniowa pompa spiralna in-line z krótko sprzężoną osią ssania i tłoczenia o tej samej średnicy. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej - silnika, głowicy pompy i wirnika - do konserwacji lub serwisu bez odcinania korpusu od rurociągu. Rozwiązanie skraca czas prac serwisowych i ogranicza przestoje instalacji.

Pompa pracuje z wodą w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Znamionowy przepływ wynosi 7,88 m3/h przy wysokości podnoszenia 7,93 m, przy prędkości 2865 obr/min. Rzeczywista średnica wirnika to 89 mm, a tolerancja krzywej spełnia ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną w klasie.

Konstrukcja top-pull-out i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-200, ASTM class 30, co zapewnia odporność mechaniczną i stabilność przy ciśnieniu do 10 bar. Maksymalne ciśnienie przy temperaturze 120 °C również wynosi 10 bar. Wirnik kompozytowy z PES + 30 % GF ogranicza masę wirującej części i zmniejsza ryzyko korozji.

Uszczelnienie wału typu BQQE to nieodciążone uszczelnienie z mieszkiem gumowym, zgodne z DIN EN 12756. Króciec przyłączeniowy G DN 25 przy klasie PN 10, długość montażowa 180 mm i kołnierz silnika FT85 ułatwiają zabudowę w istniejących liniach. Zakres temperatury otoczenia -20 °C . 50 °C pozwala na pracę w nieogrzewanych pomieszczeniach technicznych.

Napęd synchroniczny IE5 z wbudowanym falownikiem

Zastosowano synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Klasa efektywności IE5 wg IEC 60034-30-2 oraz sprawność silnika przy pełnym obciążeniu 84,0 % przekładają się na niższe zużycie energii w pracy zmienno-prędkościowej. Silnik 71 A, 2-biegunowy, o mocy nominalnej 0,37 kW, zasilany 1 x 200-240 V, 50 Hz, prąd znamionowy 2,40-2,10 A, cos ? 0,96.

Prędkość nominalna 360-4000 obr/min jest regulowana przez wbudowany falownik częstotliwości, co umożliwia dopasowanie wydajności do aktualnego zapotrzebowania instalacji. Klasa ochrony IP55 i izolacji F zapewniają niezawodność w warunkach typowych dla pompowni i pomieszczeń technicznych. Masa netto 12,6 kg, masa brutto 14,6 kg.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do cyrkulacji wody w systemach grzewczych, chłodniczych i klimatyzacyjnych w budynkach komercyjnych. In-line, kompaktowa budowa z identycznymi króćcami ssawnym i tłocznym upraszcza montaż w linii rurociągu.

• szybki serwis dzięki konstrukcji top-pull-out bez demontażu rurociągu
• stabilna praca przy zmiennym zapotrzebowaniu dzięki wbudowanemu falownikowi
• wysoka sprawność energetyczna IE5 i MEI ? 0,70 wspierające ograniczenie kosztów eksploatacji
• odporność materiałowa żeliwa EN-GJL-200 i uszczelnienia zgodnego z DIN EN 12756

Dane instalacyjne i elektryczne pozwalają na bezpośrednie podłączenie do sieci 1 x 200-240 V bez dodatkowego sterownika zewnętrznego.
