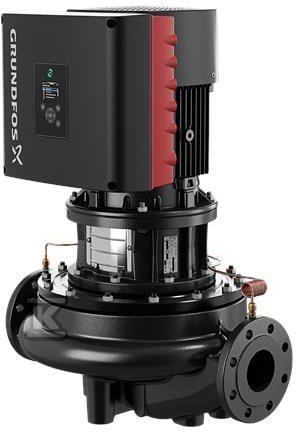

Pompa spiralna jednostopniowa TPE 32-230/2-S-A-F-A BQQE 230 PN6/10IE5 99133750

Pompa in-line do transportu wody z wbudowaną regulacją prędkości i silnikiem IE5

Jednostopniowa pompa spiralna in-line przeznaczona jest do transportu czystej wody. Budowa w układzie in-line z króćcami ssawnym i tłocznym w jednej osi oraz identyczną średnicą DN 32 ułatwia montaż w istniejących rurociągach, a konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji bez demontażu korpusu z instalacji. Rozwiązanie to skraca przestoje serwisowe i ogranicza prace przy rurociągach.

Konstrukcja top-pull-out i materiały odporne na korozję

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, klasy ASTM 35, co zapewnia sztywność przy ciśnieniu nominalnym PN 6/10 i maksymalnym ciśnieniu pracy 10 bar, także przy temperaturze cieczy do 120 °C. Wirnik ze stali nierdzewnej EN 1.4301, AISI 304, ogranicza odkładanie się osadów i dobrze znosi pracę z wodą w zakresie -25 . 120 °C. Uszczelnienie wału typu BQQE to nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756, co przekłada się na stabilną szczelność przy zmiennych prędkościach. Przyłącza kołnierzowe DIN wg EN 1092-2 i ISO 7005-2, długość montażowa 280 mm oraz rozmiar kołnierza silnika FT100 pozwalają na szybkie dopasowanie do standardowych armatur. Tolerancja krzywej ISO9906:2012 3B2 potwierdza powtarzalność hydrauliki, a minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na wysoką efektywność energetyczną w całym zakresie pracy.

Sterowanie, przetwornica częstotliwości i wysoka sprawność

Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem, o mocy znamionowej 0,75 kW i klasie efektywności IE5 wg IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu sięga 85,2 %, a współczynnik mocy cos ? wynosi 0,99. Zasilanie 1 x 200-240 V, 50 Hz, prąd znamionowy 4,70-3,90 A, klasa izolacji F i ochrona IP55 zapewniają bezpieczną pracę w pomieszczeniach technicznych w temperaturze otoczenia -20 . 50 °C. Wbudowana przetwornica częstotliwości i regulator PI umieszczone w skrzynce zaciskowej umożliwiają ciągłą regulację prędkości w zakresie 360-4000 obr/min. Pompa pracuje na bazie 2855 obr/min z przepływem znamionowym 7,1 m3/h i wysokością podnoszenia 17 m przy średnicy wirnika 136 mm. Zintegrowany czujnik różnicy ciśnienia pozwala na pracę w pętli zamkniętej i automatyczne dopasowanie wydajności do aktualnego zapotrzebowania.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do pompowania wody o gęstości ok. 998,2 kg/m3, w typowych warunkach pracy przy temperaturze cieczy 20 °C. Masa netto 25 kg i masa brutto 36,7 kg ułatwiają transport i montaż, a kompaktowa budowa in-line ogranicza zapotrzebowanie na miejsce.
