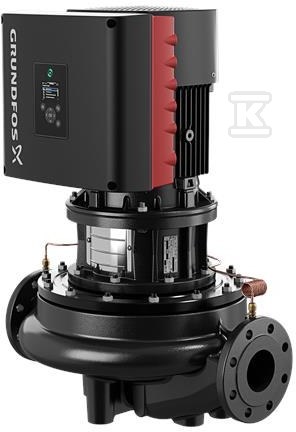

Pompa spiralna jednostopniowa TPE 32-320/2-S-A-F-A BQQE 400 PN16 IE5 99133574
Pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem synchronicznym IE5
Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy w jednej osi. Konstrukcja umożliwia szybki dostęp do zespołu napędowego bez odcinania rurociągów, co skraca czas przeglądów i serwisowania w instalacjach przemysłowych i obiektowych. Przyłącza kołnierzowe PN 16 wg DIN EN 1092-2 i ISO 7005-2 zapewniają standardowe połączenie z siecią DN 32.
Konstrukcja top-pull-out, uszczelnienie i materiały
Głowica napędowa z silnikiem, korpusem pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out. Korpus pozostaje przyłączony do rurociągów, więc konserwacja lub wymiana wirnika odbywa się bez demontażu instalacji. Uszczelnienie wału typu BQQE z mieszkiem gumowym jest nieodciążone i zgodne z DIN EN 12756, co ogranicza przecieki przy pracy z wodą w szerokim zakresie temperatur.
Korpus hydrauliczny wykonano z żeliwa szarego EN-GJL-250, klasa ASTM 35. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30, zapewnia stabilność hydrauliczną przy nominalnej średnicy 155 mm. Długość montażowa wynosi 340 mm, a rozmiar kołnierza silnika to FF165, co ułatwia wymianę w istniejących liniach.
- demontaż od góry bez rozcinania rurociągów
- uszczelnienie BQQE z mieszkiem gumowym wg DIN EN 12756
- kołnierze PN 16 DIN, DN 32
- żeliwny korpus EN-GJL-250 i wirnik EN-GJL-200
Sterowanie, silnik i efektywność energetyczna
Silnik synchroniczny z magnesami trwałymi jest chłodzony wentylatorem. Sprawność została sklasyfikowana jako IE5 zgodnie z IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 90,1 %. Nominalna moc P2 to 2,2 kW przy napięciu 3 x 380-500 V i prądzie znamionowym 4,15-3,40 A. Współczynnik mocy cos ? 0,93-0,87, liczba biegunów 2, klasa izolacji F, stopień ochrony IP55.
W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min, a pompa jest wyposażona w czujnik różnicy ciśnienia do pracy w układzie zmiennego zapotrzebowania. Prędkość bazowa dla danych hydraulicznych to 2900 obr/min.
- wbudowana przetwornica i regulator PI w skrzynce zaciskowej
- silnik synchroniczny z magnesami trwałymi, IE5
- regulacja prędkości 360-4000 obr/min
- czujnik różnicy ciśnienia
Zastosowanie, parametry hydrauliczne i montaż
Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 °C do 120 °C, przy temperaturze pracy 20 °C. Dopuszczalna temperatura otoczenia -20 °C do 50 °C. Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy 120 °C również 16 bar.
Dane hydrauliczne przy 2900 obr/min: przepływ znamionowy 17,6 m3/h, wysokość podnoszenia 24 m. Tolerancja krzywej ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ?0,70 świadczy o wysokiej efektywności hydraulicznej w klasie in-line.
Masa netto 45,4 kg ułatwia montaż w pozycji wbudowanej. Standardowe przyłącze DIN, długość port-to-port 340 mm oraz kołnierz silnika FF165 pozwalają na szybką integrację z istniejącymi instalacjami grzewczymi, chłodniczymi i cyrkulacyjnymi.
- woda -25 °C do 120 °C
- ciśnienie maksymalne 16 bar
- DN 32 PN 16, długość montażowa 340 mm
- przepływ 17,6 m3/h przy podnoszeniu 24 m
