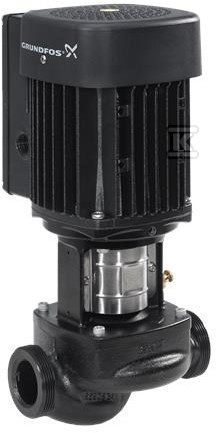

Pompa spiralna jednostopniowa TPE 32-90/2 A-O-A-BQQE-DA1 98112501

Pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy. Konstrukcja umożliwia szybki serwis bez demontażu rurociągów, a wbudowana elektronika pozwala na płynną regulację prędkości w zakresie 360-4000 obr/min. Silnik synchroniczny z magnesami trwałymi, chłodzony wentylatorem, osiąga klasę efektywności IE5 wg IEC 60034-30-2, co przekłada się na niższe pobory energii przy zmiennym zapotrzebowaniu.

Konstrukcja top-pull-out i materiały

Głowica napędowa - silnik, głowica pompy i wirnik - jest wyjmowana od góry, przy czym korpus pozostaje przyłączony do instalacji. Rozwiązanie top-pull-out skraca czas konserwacji i ogranicza prace przy rurociągach. Uszczelnienie wału typu BQQE to nieodciążone uszczelnienie z mieszkiem gumowym, zgodne z DIN EN 12756. Korpus pompy wykonano z żeliwa szarego EN-GJL-200, klasa ASTM 30, a wirnik z kompozytu PES+30% GF. Tolerancja krzywej wg ISO9906:2012 3B2 zapewnia powtarzalność hydrauliki.

Wydajność i zakres pracy

Dane hydrauliczne odnoszą się do prędkości 2865 obr/min. Przepływ znamionowy wynosi 8,78 m3/h przy wysokości podnoszenia 7,35 m, przy rzeczywistej średnicy wirnika 89 mm. Pompa pracuje z wodą o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, przy typowej temperaturze pracy 20 °C. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną w klasie.

• regulacja prędkości przez wbudowaną przetwornicę częstotliwości
• stabilna praca przy zmiennym zapotrzebowaniu
• szybki dostęp do wirnika i uszczelnienia bez odcinania rurociągów

Silnik synchroniczny i sterowanie

Zastosowano silnik synchroniczny z magnesami stałymi, typ 71 A, 2 bieguny, klasa izolacji F, ochrona IP55. Nominalna moc silnika P2 to 0,37 kW przy częstotliwości podstawowej 50 Hz i napięciu 1 x 200-240 V. Prąd znamionowy 2,40-2,10 A przy współczynniku mocy cos ? 0,96. Sprawność silnika przy pełnym obciążeniu to 84,0 %. Klasa efektywności IE5 oznacza najwyższą kategorię sprawności w normie IEC 60034-30-2. Sterowanie odbywa się lokalnie, a prędkość jest dostosowywana do potrzeb instalacji.

Montaż, warunki pracy i zgodność

Przyłącze typu G, rozmiar DN 32, ciśnienie nominalne PN 10. Długość montażowa 180 mm, rozmiar kołnierza silnika FT85. Maksymalne ciśnienie pracy 10 bar, również przy temperaturze 10 bar / 120 °C. Zakres temperatury otoczenia -20 . 50 °C. Masa netto 12,8 kg, masa brutto 14,8 kg. Kompaktowe gabaryty i standardowe przyłącza ułatwiają instalację w ograniczonej przestrzeni, a klasa IP55 pozwala na pracę w typowych warunkach technicznych.
