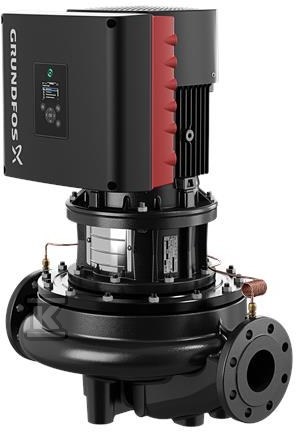

Pompa spiralna jednostopniowa TPE 40-430/2 S-A-F-A-BAQE-LD1 99114569

Pompa in-line z wbudowaną przetwornicą częstotliwości do obiegu wody

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i identycznymi króćcami ssawnym i tłocznym w jednej osi. Rozwiązanie przeznaczone do ciągłej cyrkulacji i regulacji ciśnienia w instalacjach grzewczych, chłodniczych, klimatyzacyjnych, centralnego ogrzewania oraz w układach przemysłowych i technologicznych. Wbudowana przetwornica częstotliwości z regulatorem PI pozwala na płynne dopasowanie wydajności do aktualnego zapotrzebowania, a czujnik różnicy ciśnienia wspiera pracę w trybie zmiennej prędkości.

• demontaż od góry typu top-pull-out - głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana do serwisu przy pozostawionym w rurociągu korpusie
• ciągła regulacja prędkości obrotowej silnika w zakresie 360-4000 obr/min
• silnik synchroniczny z magnesami trwałymi w klasie efektywności IE5
• uszczelnienie wału BAQE nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756

Konstrukcja top-pull-out i materiały

Pompa ma budowę in-line z kołnierzowym przyłączeniem rur DN 40, PN 16 wg DIN EN 1092-2 i ISO 7005-2. Długość montażowa wynosi 440 mm, a rozmiar kołnierza silnika to FF265. Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30. Uszczelnienie wału typu BAQE jest nieodciążone i wyposażone w mieszek gumowy. Konstrukcja umożliwia szybki dostęp do części wirnikowych bez odcinania pompy od instalacji.

Sterowanie, silnik synchroniczny i efektywność

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 92,7 %. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co pozwala na automatyczne utrzymanie zadanej różnicy ciśnienia. Silnik typu 132SE ma nominalną moc 5,5 kW, napięcie 3 x 380-500 V, prąd znamionowy 10,3-8,20 A, współczynnik mocy cos ? 0,92-0,88, 2 bieguny, ochronę IP55 i klasę izolacji F. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną.

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody w zakresie temperatury cieczy 0 . 120 °C, przy gęstości 998,2 kg/m3. Dane katalogowe odnoszą się do prędkości 2920 obr/min, przepływu znamionowego 33,9 m3/h i wysokości podnoszenia 33,4 m przy rzeczywistej średnicy wirnika 186 mm. Tolerancja krzywej ISO9906:2012 3B2. Maksymalne ciśnienie pracy to 16 bar, również 16 bar przy 120 °C. Dopuszczalny zakres temperatury otoczenia to -20 . 50 °C. Masa netto wynosi 86,4 kg, waga brutto 105 kg, a objętość do wysyłki 0,39 m3.
