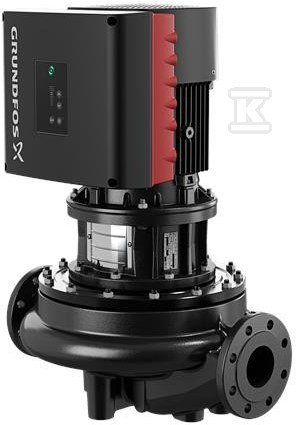

Pompa spiralna jednostopniowa TPE 40-90/2-A-F-A BQQE 230 PN6/10 IE5 98112574

od 1 szt.7 407,65 zł
brutto / szt.
na zamówienie
Marka GRUNDFOS
Indeks Onninen:CWJ611
Indeks producenta:98112574
EAN:5710629214546
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,334 m / 0,287 m / 0,474 m / 18,2 kg / 0,045 m3
Kod celny:84137051

Pompa spiralna jednostopniowa TPE 40-90/2-A-F-A BQQE 230 PN6/10 IE5 98112574

Pompa in-line TPE 40-90/2 z silnikiem IE5 i wbudowanym falownikiem

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy. Wykonanie top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu, przy pozostawieniu korpusu pompy na rurociągu. Wbudowany falownik umożliwia płynną regulację prędkości w zakresie 360-4000 obr/min, a synchroniczny silnik z magnesami stałymi, chłodzony wentylatorem, osiąga klasę sprawności IE5 wg IEC 60034-30-2.

Konstrukcja top-pull-out i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-200, ASTM class 30, co zapewnia stabilność mechaniczną przy pracy pod ciśnieniem do 10 bar. Wirnik z tworzywa kompozytowego PES+30% GF ogranicza masę wirującej części i zmniejsza ryzyko korozji w obiegu wodnym. Uszczelnienie wału typu BQQE to nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756. Przyłączenia rurowe realizowane są kołnierzami DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 40, z długością montażową 250 mm i kołnierzem silnika FT85. Tolerancja krzywej pompy ISO9906:2012 3B2.

Parametry pracy i zakres cieczy

Pompa przeznaczona jest do tłoczenia wody w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Przy prędkości 2865 obr/min osiąga przepływ znamionowy 9,48 m3/h przy wysokości podnoszenia 7,01 m, przy rzeczywistej średnicy wirnika 89 mm. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej. Dopuszczalny zakres temperatury otoczenia to -20 °C . 50 °C, a maksymalne ciśnienie pracy wynosi 10 bar, również przy 120 °C.

Dane elektryczne i sterowanie

Silnik typu 71 A o nominalnej mocy P2 0,37 kW pracuje z częstotliwością podstawową 50 Hz i napięciem 1 x 200-240 V, prąd znamionowy 2,40-2,10 A, współczynnik mocy cos ? 0,96. Liczba biegunów 2, klasa izolacji F, stopień ochrony IP55. Sprawność silnika przy pełnym obciążeniu to 84,0 %. Wbudowany falownik zapewnia regulację prędkości i integrację w systemach automatyki. Masa netto 16,6 kg, masa brutto 18,6 kg, objętość wysyłkowa 0,045 m3.

Zastosowania

Rozwiązanie sprawdza się w instalacjach grzewczych, klimatyzacyjnych i chłodniczych, w systemach wody użytkowej, pompach ciepła typu ground-source oraz w solarnych układach grzewczych. Konstrukcja in-line i możliwość demontażu od góry ułatwiają montaż w ograniczonej przestrzeni oraz serwis bez odcinania rurociągu.
