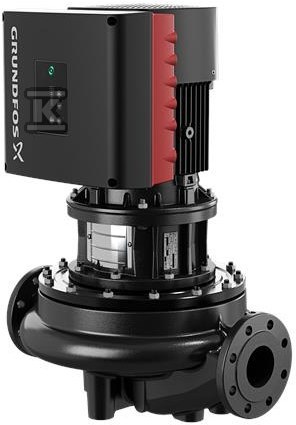

Pompa spiralna jednostopniowa TPE 50-290/2-A-F-A BQQE 400 PN16 IE5 99113936

Jednostopniowa pompa in-line z silnikiem IE5 i wbudowanym falownikiem do obiegu wody w instalacjach grzewczych i chłodniczych

Pompa spiralna jednostopniowa o konstrukcji in-line z króćcami ssawnym i tłocznym tej samej średnicy, przeznaczona do ciągłego obiegu wody w instalacjach grzewczych, chłodniczych, wodnych i pomp ciepła. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry, co pozwala na serwis bez demontażu korpusu z rurociągu. Przyłącza kołnierzowe PN 16 wg DIN, EN 1092-2 i ISO 7005-2, rozmiar DN 50, długość montażowa 340 mm i kołnierz silnika FF215 ułatwiają dopasowanie do istniejącej armatury.

Silnik synchroniczny z magnesami trwałymi, chłodzony wentylatorem, pracuje w klasie efektywności IE5 zgodnie z IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu wynosi 90,7 %. Znamionowa moc 3 kW przy 3 x 380-500 V, 50 Hz, prąd znamionowy 5,80-4,80 A, współczynnik mocy 0,91-0,86. Zakres prędkości 360-4000 obr/min umożliwia płynne dopasowanie do zapotrzebowania. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w pomieszczeniach technicznych o temperaturze otoczenia -20 . 50 °C.

Konstrukcja top-pull-out i materiały odporne na pracę ciągłą

To skraca czas przestoju. Uszczelnienie wału typu BQQE z mieszkiem gumowym jest nieodciążone i zgodne z DIN EN 12756. Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, a wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Taki dobór materiałów zapewnia odporność na wodę o temperaturze -25 . 120 °C przy gęstości ok. 998,2 kg/m3.

Wymiary robocze przy prędkości 2910 obr/min to przepływ znamionowy 27,4 m3/h przy wysokości podnoszenia 24,1 m, przy rzeczywistej średnicy wirnika 142 mm. Tolerancja krzywej ISO9906:2012 3B gwarantuje powtarzalność charakterystyki. Maksymalne ciśnienie pracy 16 bar, również przy 120 °C, odpowiada klasie PN 16. Masa netto ok. 57,6 kg, masa brutto ok. 76 kg, objętość wysyłkowa ok. 0,39 m3.

Sterowanie, efektywność energetyczna i komunikacja

Wbudowany falownik częstotliwości z regulatorem PI umieszczony jest w skrzynce zaciskowej silnika. Umożliwia ciągłą regulację prędkości bez czujnika, z utrzymaniem proporcjonalnego ciśnienia w zależności od przepływu. Minimalny wskaźnik sprawności MEI ? 0,70 spełnia wymóg rozporządzenia Komisji jako punkt odniesienia dla najlepszych pomp wodnych dostępnych na rynku od 1 stycznia 2013.

Interfejsy sterujące obejmują sygnały 0-10 V / 2-10 V i 0-20 mA / 4-20 mA, wejście PT100 / PT1000 / PTC, bezpotencjałowy styk przełączający oraz RS-485. Obsługiwane są protokoły EtherNet/IP, PROFIBUS, Modbus TCP, Modbus RTU, BACnet MS/TP, BACnet IP i LON/LONWorks. Komunikacja jest przygotowana do integracji z systemami BMS i automatyki budynku.

Dla instalatora oznacza to mniejszą liczbę elementów zewnętrznych, krótszy czas uruchomienia i możliwość zdalnego nadzoru. Dla użytkownika końcowego przekłada się na stabilną pracę obiegu, ograniczenie hałasu przy częściowym obciążeniu i niższe zużycie energii dzięki klasie IE5 i pracy ze zmienną prędkością.

Zastosowania i warunki pracy

Pompa jest przeznaczona do pompowania czystej wody w systemach ogrzewania, klimatyzacji i chłodzenia, instalacjach wody użytkowej, systemach gruntowych pomp ciepła oraz solarnych. Zakres temperatury cieczy -25 . 120 °C i temperatura pracy 20 °C pozwalają na zastosowanie zarówno w obiegach niskotemperaturowych, jak i w instalacjach z podwyższoną temperaturą zasilania.

Dzięki kołnierzom DIN DN 50 i długości montażowej 340 mm pompa pasuje do standardowych odcinków rurociągów. Praca z wbudowanym sterowaniem eliminuje potrzebę dodatkowego szafowego falownika. Klasa ochrony IP55 i zakres temperatury otoczenia -20 . 50 °C pozwalają na montaż w nieogrzewanych pomieszczeniach technicznych.

W praktyce instalator zyskuje szybki montaż i jedno urządzenie łączące pompę i sterowanie. Użytkownik otrzymuje cichą, energooszczędną pracę obiegu z możliwością dostosowania charakterystyki do aktualnego zapotrzebowania budynku.
