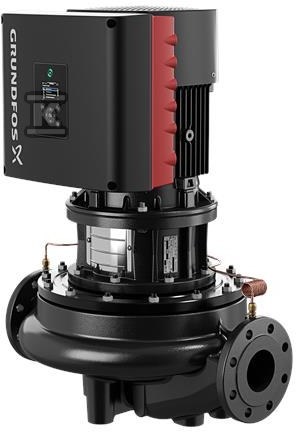

Pompa spiralna jednostopniowa TPE 80-210/2 S-A-F-A-BAQE-KD1 99114583

Pompa in-line z wbudowaną przetwornicą częstotliwości do instalacji grzewczych i chłodniczych

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym i tłocznym o identycznej średnicy w jednej osi. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out, co pozwala na konserwację lub serwis bez demontażu korpusu z rurociągów. Przyłączenie odbywa się kołnierzami PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 80, długość montażowa 360 mm, kołnierz silnika FF215.

Konstrukcja top-pull-out i materiały

Konstrukcja umożliwia dostęp do wirnika i uszczelnienia przy pozostawieniu korpusu przyłączonego do instalacji. Uszczelnienie wału jest nieodciążone z mieszkiem gumowym, kod BAQE, zgodne z DIN EN 12756. Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30. Taki dobór materiałów sprawdza się w obiegu wody w instalacjach grzewczych, chłodniczych, klimatyzacyjnych, w systemach c.w.u. i w obiegach technologicznych.

• demontaż od góry bez odcinania rurociągów
• kołnierzowe przyłącze DN 80 PN 16
• uszczelnienie wału zgodne z DIN EN 12756

Silnik IE5 z wbudowanym sterowaniem

Zastosowano synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Klasa efektywności IE5 wg IEC 60034-30-2, sprawność silnika przy pełnym obciążeniu 92,2 %. Typ silnika 112MC, moc nominalna P2 4 kW, napięcie 3 x 380-500 V, częstotliwość 50 / 60 Hz, prąd znamionowy 7,60-6,20 A, cos ? 0,92-0,87, liczba biegunów 2, klasa izolacji F, ochrona IP55. Prędkość nominalna 360-4000 obr/min.

W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej silnika i dopasowanie pracy pompy do aktualnego zapotrzebowania. Wbudowany czujnik różnicy ciśnienia wspiera sterowanie. Przy prędkości bazowej 2 920 obr/min uzyskuje się przepływ znamionowy 63,8 m3/h przy wysokości podnoszenia 17,1 m, średnica wirnika 125 mm, tolerancja krzywej ISO9906:2012 3B2.

• wbudowana przetwornica i regulator PI w obudowie silnika
• regulacja prędkości w zakresie 360-4000 obr/min
• silnik synchroniczny z magnesami stałymi, klasa IE5

Zakres pracy i warunki instalacji

Pompa przeznaczona jest do tłoczenia wody w zakresie temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C, gęstość odniesienia 998,2 kg/m3. Dopuszczalna temperatura otoczenia -20 . 50 °C. Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy 120 °C 16 bar. Minimalny wskaźnik sprawności MEI ?0,69.

Masa netto 66,4 kg, masa brutto 85 kg. Parametry pozwalają na zastosowanie w pompowniach, węzłach cieplnych, systemach klimatyzacji i chłodzenia oraz w obiegach technologicznych wymagających stabilnego utrzymania różnicy ciśnień.

• praca z wodą w zakresie 0 . 120 °C
• maksymalne ciśnienie 16 bar
• montaż kołnierzowy DN 80 PN 16
