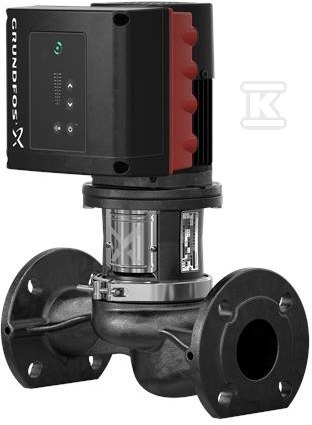

Pompa spiralna jednostopniowa TPE2 32-180 N-A-F-A-BQQE-EAC 98416267

Pompa in-line z wbudowanym falownikiem do efektywnej cyrkulacji

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o tej samej średnicy, przeznaczona do cyrkulacji i transportu wody w instalacjach grzewczych, chłodniczych i klimatyzacyjnych. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez demontażu korpusu z rurociągu. Przyłączenie rurociągów odbywa się kołnierzami PN 16 wg DIN EN 1092-2 i ISO 7005-2, co zapewnia kompatybilność z typowymi instalacjami przemysłowymi i budowlanymi.

Konstrukcja top-pull-out i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, klasa ASTM 35, odpornego na obciążenia mechaniczne i temperaturę roboczą. Obudowa pompy i korpus utrzymują stabilność wymiarową przy ciśnieniu do 16 bar. Wirnik o rzeczywistej średnicy 62 mm wykonany jest z kompozytu PES+30% GF, co ogranicza masę wirującej części i zapewnia dobrą odporność chemiczną na wodę. Uszczelnienie wału typu BQQE zgodne z DIN EN 12756 zapewnia szczelność przy pracy ciągłej. Długość montażowa wynosi 220 mm, rozmiar połączenia DN 32, a kołnierz silnika to 56C. Masa netto to 21,9 kg, waga brutto 29 kg, co ułatwia montaż w pozycji pionowej in-line.

Silnik synchroniczny IE5 i sterowanie

Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, przy sprawności 84,9 % przy pełnym obciążeniu. Nominalna moc silnika P2 to 0,55 kW, napięcie nominalne 1 x 200-240 V, częstotliwość podstawowa 50 / 60 Hz, prąd znamionowy 3,60-3,00 A, współczynnik mocy cos fi 0,96. Prędkość nominalna w zakresie 480-5900 obr/min pozwala na płynną regulację wydajności. Wbudowany przetwornik częstotliwości umożliwia pracę w trybie zmiennej prędkości bez dodatkowych szaf sterowniczych. Stopień ochrony IP55 i klasa izolacji F zapewniają odporność na warunki instalacyjne, a zakres temperatury otoczenia to -20 . 50 °C.

Zakres pracy i montaż

Pompa przeznaczona jest do pompowania wody o gęstości 998,2 kg/m3 w temperaturze -25 . 120 °C, przy temperaturze pracy odniesienia 20 °C. Maksymalne ciśnienie pracy to 16 bar, maksymalne ciśnienie przy 120 °C również 16 bar. Dane pompy odnoszą się do prędkości 4700 obr/min, przy przepływie znamionowym 13,4 m3/h i wysokości podnoszenia 11 m. Tolerancja krzywej wg ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej w całym zakresie pracy. Rozwiązanie sprawdza się w systemach cyrkulacyjnych, gdzie wymagana jest energooszczędna regulacja i łatwy dostęp serwisowy od góry.
