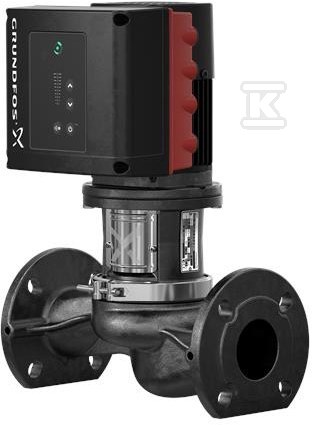

Pompa spiralna jednostopniowa TPE2 32-200 N-A-F-A-BQQE-FAC 98416268

Pompa in-line z wbudowaną przetwornicą częstotliwości do cyrkulacji wody w instalacjach grzewczych i c.w.u.

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i identyczną średnicą króćca ssawnego i tłocznego w jednej osi. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez demontażu korpusu pompy z rurociągu. Rozwiązanie jest przeznaczone do pompowania wody w układach grzewczych, cyrkulacji ciepłej wody użytkowej i podobnych instalacjach zamkniętych.

Konstrukcja top-pull-out i materiały obudowy

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Obudowa pompy umożliwia przyłączenie kołnierzowe PN 16 wg DIN EN 1092-2 i ISO 7005-2. Rozmiar połączenia to DN 32, długość montażowa wynosi 220 mm, a rozmiar kołnierza silnika to 56C. Uszczelnienie wału typu BQQE jest zgodne z DIN EN 12756. Wirnik wykonano z kompozytu na bazie PES+30% GF, co w połączeniu z korpusem żeliwnym zapewnia stabilność hydrauliczną przy pracy z wodą. Konstrukcja in-line z identycznymi króćcami ssawnym i tłocznym upraszcza montaż w linii rurociągu.

Napęd i sterowanie falownikiem

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2. Typ silnika 80 A, nominalna moc P2 0,75 kW, napięcie nominalne 1 x 200-240 V, częstotliwość podstawowa 50/60 Hz, prąd znamionowy 4,70-4,00 A, współczynnik mocy cos fi 0,98, sprawność przy pełnym obciążeniu 85,7 %. Klasa izolacji F, rodzaj ochrony IP55. Prędkość nominalna 480-5900 obr/min, prędkość robocza na której oparte są dane pompy 5200 obr/min.

Falownik jest wbudowany. Regulacja prędkości jest ciągła, co pozwala na dopasowanie ciśnienia do aktualnego zapotrzebowania i utrzymanie minimalnego poboru energii. Dostępne sygnały interfejsu to 0-10 V/2-10 V i 0-20 mA/4-20 mA, interfejs PT100/PT1000/PTC, styk bezpotencjałowy. Komunikacja obejmuje RS 485, Ethernet/IP, Modbus TCP i Modbus RTU, BACnet MS/TP i BACnet IP, LON/LONWorks oraz PROFIBUS. Brak radia Bluetooth, WLAN 802.11, 2G/3G/4G i 5G.

Zakres pracy, parametry hydrauliczne i instalacja

Pompa przeznaczona jest do tłoczenia wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy to -25 . 120 °C, temperatura cieczy podczas pracy 20 °C. Zakres temperatury otoczenia -20 . 50 °C. Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy temperaturze 120 °C również 16 bar.

Dane hydrauliczne przy prędkości 5200 obr/min: przepływ znamionowy 14,9 m3/h, wysokość podnoszenia 13,8 m, rzeczywista średnica wirnika 62 mm. Tolerancja krzywej ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ?0,70. Masa netto 21,9 kg, masa brutto 29 kg.
