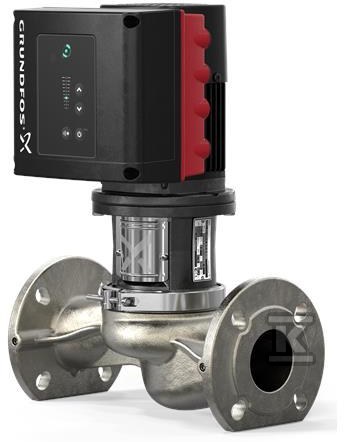

Pompa spiralna jednostopniowa TPE2 32-200 N-A-F-I-BQQE-FAC 98416280

Pompa in-line do cyrkulacji wody z wbudowanym falownikiem i silnikiem IE5

Jednostopniowa pompa spiralna in-line ze stali nierdzewnej z wbudowaną przetwornicą częstotliwości przeznaczona do cyrkulacji i transportu wody w instalacjach grzewczych, chłodniczych i klimatyzacyjnych. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu przy pozostawieniu korpusu przyłączonego do rurociągów. Przyłącza ssawne i tłoczne o identycznej średnicy umieszczone są na jednej osi, co upraszcza montaż w linii rurociągu.

Konstrukcja i materiały

Korpus pompy wykonano ze stali nierdzewnej EN 1.4308, odpowiednik ASTM CF8, a wirnik z kompozytu PES + 30 % GF. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE. Przyłączenie rurociągów realizowane jest kołnierzami PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 32, typ DIN. Długość montażowa wynosi 220 mm, rozmiar kołnierza silnika 56C. Konstrukcja in-line i możliwość demontażu od góry skracają czas prac serwisowych bez rozcinania instalacji.

Sterowanie i parametry pracy

Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem, z wbudowanym falownikiem. Klasa efektywności silnika IE5 wg IEC 60034-30-2, sprawność przy pełnym obciążeniu 85,7 %. Znamionowa moc silnika P2 0,75 kW przy napięciu 1 x 200-240 V, częstotliwość 50 / 60 Hz, prąd znamionowy 4,70-4,00 A, współczynnik mocy cos ? 0,98. Zakres prędkości nominalnej 480-5900 obr/min, punkt pracy oparty o 5200 obr/min.

Przy tej prędkości pompa osiąga przepływ znamionowy 14,9 m3/h przy wysokości podnoszenia 13,8 m, przy rzeczywistej średnicy wirnika 62 mm. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ? 0,70. Wbudowany falownik umożliwia płynną regulację wydajności w zależności od zapotrzebowania systemu, co ogranicza pracę na zaworach przymykowych.

Instalacja i warunki eksploatacji

Przeznaczona do pompowania wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C. Dopuszczalna temperatura otoczenia -20 . 50 °C. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy temperaturze 10 bar / 120 °C. Stopień ochrony silnika IP55, klasa izolacji F. Masa netto 22 kg, masa brutto 29,1 kg, objętość wysyłkowa 0,104 m3.

Zgodność i efektywność energetyczna

Silnik sklasyfikowany jako IE5 zgodnie z IEC 60034-30-2, co przekłada się na niższe zużycie energii w porównaniu z klasami niższymi przy ciągłej pracy S1. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną w całym zakresie pracy. Uszczelnienie wału zgodne z DIN EN 12756 oraz kołnierze PN 6/10 wg DIN EN 1092-2 ułatwiają integrację z istniejącymi instalacjami przemysłowymi i komercyjnymi.
