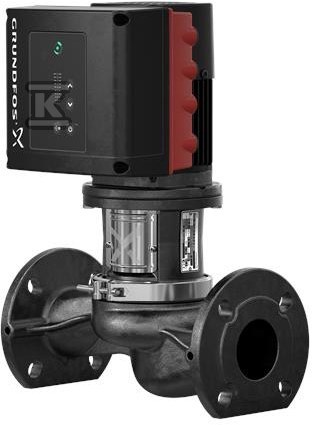

Pompa spiralna jednostopniowa TPE2 32-80 N-A-F-A-BQQE-CAB 98416225

Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości

Pompa spiralna in-line z identyczną średnicą króćca ssawnego i tłocznego, zbudowana w układzie top-pull-out. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem wyjmuje się od góry do konserwacji lub serwisu, przy czym korpus pozostaje przyłączony do rurociągów. Rozwiązanie skraca czas prac serwisowych i ogranicza ingerencję w instalację.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego, obudowa pompy to EN-GJL-250, odpowiednik ASTM class 35. Wirnik kompozytowy z PES+30% GF zapewnia odporność na ścieranie przy zachowaniu niskiej masy wirującej. Uszczelnienie wału typu BQQE jest zgodne z DIN EN 12756. Przyłączenia rurociągowe to kołnierze DIN PN 16 wg EN 1092-2 i ISO 7005-2, rozmiar DN 32, długość montażowa 220 mm, rozmiar kołnierza silnika 56C. Maksymalne ciśnienie pracy to 16 bar, również przy 120 °C.

• demontaż od góry bez odcinania rurociągów
• kołnierzowe przyłącze PN 16 ułatwia montaż w istniejących instalacjach
• materiały korpusu i wirnika dopasowane do pracy z wodą

Sterowanie, silnik i efektywność energetyczna

Zastosowano synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, sprawność przy pełnym obciążeniu 81,1 %. Nominalna moc silnika P2 to 0,25 kW, napięcie znamionowe 1 x 200-240 V, prąd znamionowy 1,75-1,50 A, współczynnik mocy cos ? 0,95. Zakres prędkości nominalnej 360-4000 obr/min pozwala na płynną regulację wydajności. Wbudowana przetwornica częstotliwości umożliwia pracę z zmiennym zapotrzebowaniem bez dodatkowych szaf sterowniczych. Klasa izolacji F, stopień ochrony IP55, minimalny wskaźnik sprawności MEI ? 0,70.

• wbudowana przetwornica częstotliwości upraszcza sterowanie i ogranicza zużycie energii
• silnik IE5 obniża koszty eksploatacji w pracy ciągłej
• wysoki cos ? 0,95 zmniejsza obciążenie sieci

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, temperatura pracy odniesienia 20 °C. Dopuszczalna temperatura otoczenia od -20 °C do 50 °C. Dane hydrauliczne oparte na prędkości pompy 3450 obr/min: przepływ znamionowy 10,7 m3/h przy wysokości podnoszenia 5,9 m, rzeczywista średnica wirnika 62 mm, tolerancja krzywej ISO9906:2012 3B2. Masa netto 21,9 kg, waga brutto 29 kg, objętość transportowa 0,104 m3.

• stabilna praca w instalacjach klimatyzacji komercyjnej i obiegach grzewczych
• szeroki zakres temperatur cieczy umożliwia zastosowanie w chłodzeniu i ogrzewaniu
• kompaktowa budowa in-line ułatwia zabudowę w ograniczonej przestrzeni
