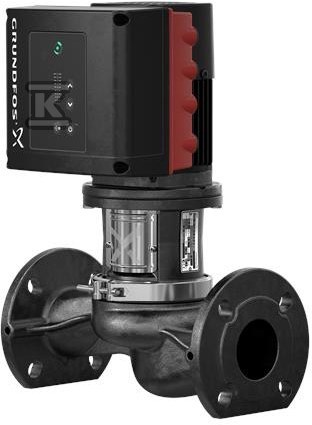

Pompa spiralna jednostopniowa TPE2 32-80 N-A-F-A-BQQE-CDB 98416295

Pompa in-line jednostopniowa z wbudowanym falownikiem

Jednostopniowa pompa spiralna o budowie in-line z króćcem ssawnym i tłocznym w jednej osi i o identycznej średnicy. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out, co pozwala na serwis lub konserwację bez demontażu korpusu z rurociągu. Przyłączenie rurociągowe odbywa się kołnierzami PN 16 wg DIN, EN 1092-2 i ISO 7005-2. Uszczelnienie wału jest zgodne z DIN EN 12756, kod BQQE. Pompa jest przeznaczona do tłoczenia wody w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3.

Konstrukcja top-pull-out, materiały i uszczelnienie

Korpus pompy wykonany jest z żeliwa szarego, oznaczenie EN-GJL-250, w dokumentacji również EN-JL1040 / ASTM A48-40 B. Wirnik to kompozyt PES + 30 % GF, w źródłach opisywany jako PES/PP 30 % GF. Taki dobór materiałów zapewnia odporność na typowe warunki pracy w obiegu zamkniętym i ułatwia utrzymanie hydrauliki przy długotrwałej eksploatacji.

Budowa top-pull-out oznacza, że po odłączeniu króćców elektrycznych i mechanicznych całą głowicę napędową można wysunąć w górę, pozostawiając korpus przyłączony do instalacji. To skraca czas przestoju przy wymianie uszczelnienia wału lub wirnika. Przyłącze DN 32, ciśnienie znamionowe PN 16, długość montażowa 220 mm oraz rozmiar kołnierza silnika 56C ułatwiają dopasowanie do istniejących armatur i podstaw silnikowych. Tolerancja krzywej ISO9906:2012 3B2 gwarantuje powtarzalność charakterystyki hydraulicznej.

Silnik synchroniczny z magnesami trwałymi, klasa IE5 i sterowanie

Zastosowano synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, w obudowie IP55 i izolacji klasy F. Typ silnika 71 A, nominalna moc P2 0,25 kW, zasilanie 3 x 380-500 V, częstotliwość podstawowa 50 / 60 Hz, prąd znamionowy 0,90-0,75 A, współczynnik mocy cos ? 0,58-0,50. Zakres prędkości nominalnej 360-4000 obr/min pozwala na płynne dopasowanie punktu pracy.

Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, sprawność przy pełnym obciążeniu 81,2 %. Wbudowany falownik częstotliwości z regulatorem PI znajduje się w skrzynce zaciskowej silnika. Umożliwia ciągłą regulację prędkości, a tym samym dostosowanie wydajności do aktualnego zapotrzebowania instalacji. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoki poziom hydrauliczny.

Warunki pracy, montaż i parametry hydrauliczne

Pompa pracuje przy prędkości odniesienia 3450 obr/min. Przy tej prędkości znamionowy przepływ wynosi 10,7 m3/h przy wysokości podnoszenia 5,9 m, przy rzeczywistej średnicy wirnika 62 mm. Maksymalne ciśnienie pracy to 16 bar, dopuszczalne przy temperaturze cieczy do 120 °C. Zakres temperatury otoczenia od -20 °C do 50 °C.

Instalacja in-line z króćcami o tej samej średnicy upraszcza montaż w pionie lub poziomie. Kołnierz DIN PN 16, rozmiar DN 32 i długość montażowa 220 mm pozwalają na bezpośrednie wpięcie w istniejące rurociągi. Masa netto 23,6 kg, masa brutto 31,1 kg ułatwia transport i pozycjonowanie na miejscu.
