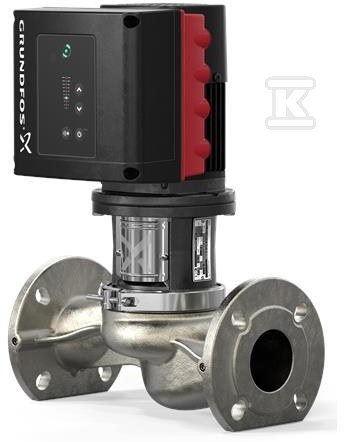

Pompa spiralna jednostopniowa TPE2 32-80 N-A-F-I-BQQE-CAB 98416228

Jednostopniowa pompa in-line ze stali nierdzewnej z wbudowanym falownikiem i silnikiem IE5

Pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy, ułożonymi na jednej osi. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu, przy pozostawieniu korpusu pompy podłączonego do rurociągów. Przyłączenie rurociągowe odbywa się przez kołnierze PN 6/10 wg DIN, EN 1092-2 i ISO 7005-2, rozmiar DN 32, z długością montażową 220 mm i rozmiarem kołnierza silnika 56C. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE.

Konstrukcja top-pull-out, materiały i uszczelnienie

Demontaż od góry ogranicza czas przestoju i nie wymaga rozcinania instalacji. Korpus pompy wykonany jest ze stali nierdzewnej, obudowa EN 1.4308, odpowiednik ASTM CF8. Wirnik kompozytowy z tworzywa PES+30% GF, rzeczywista średnica wirnika 62 mm, zapewnia odporność na ścieranie przy zachowaniu niskiej masy wirującej. Uszczelnienie wału spełnia wymagania DIN EN 12756, co przekłada się na stabilną szczelność w typowych zastosowaniach hydraulicznych. Kołnierzowe przyłącze DIN pozwala na szybki montaż w istniejących liniach.

Praca z wodą, zakres temperatur i sterowanie

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C, maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy temperaturze 10 bar / 120 °C. Dopuszczalny zakres temperatury otoczenia -20 . 50 °C.

Dane hydrauliczne oparte są o prędkość pompy 3450 obr/min: przepływ znamionowy 10,7 m3/h przy wysokości podnoszenia 5,9 m. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ?0,70 wskazują na wysoką efektywność hydrauliczną w klasie. Wbudowany falownik częstotliwości umożliwia płynną regulację prędkości w zakresie 360-4000 obr/min, co pozwala dopasować wydajność do aktualnego zapotrzebowania i ograniczyć pracę na zaworze.

Silnik synchroniczny z magnesami trwałymi, chłodzony wentylatorem, sklasyfikowany jako IE5 zgodnie z IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu 81,1 %.

Dane elektryczne, ochrona i warunki instalacji

Silnik typ 71 A o nominalnej mocy 0,25 kW, zasilanie 1 x 200-240 V, częstotliwość podstawowa 50 / 60 Hz, prąd znamionowy 1,75-1,50 A, współczynnik mocy cos ? 0,95. Klasa izolacji F, rodzaj ochrony IP55 wg IEC 34-5.

Masa netto 22 kg, waga brutto 29,1 kg, objętość wysyłkowa 0,104 m3. Kompaktowa budowa in-line ułatwia montaż w ograniczonej przestrzeni, a stal nierdzewna korpusu zwiększa odporność na korozję w instalacjach wodnych.
