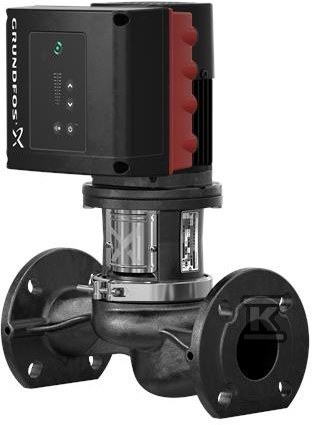

Pompa spiralna jednostopniowa TPE2 40-240 N-A-F-A-BQQE-HDC 98416455

Pompa in-line z wbudowaną przetwornicą częstotliwości do obiegu wody w instalacjach grzewczych i przemysłowych

Jednostopniowa spiralna pompa in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy w jednej osi. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu przy pozostawieniu korpusu pompy przyłączonego do rurociągów. Przyłączenie rurociągowe realizowane jest kołnierzami PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 40, długość montażowa 250 mm, rozmiar kołnierza silnika 56C.

Konstrukcja top-pull-out, materiały i uszczelnienie

Demontaż od góry ogranicza czas przestoju i ilość odprowadzanej cieczy, bo korpus pozostaje na miejscu. Uszczelnienie wału typu BQQE jest zgodne z DIN EN 12756. Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, a obudowa pompy i pokrywa silnika otrzymały powłokę elektroforetyczną dla lepszej odporności korozyjnej. Wirnik kompozytowy z PES+30% GF jest hydraulicznie i mechanicznie wyważony, co zmniejsza obciążenia łożysk silnika i uszczelnienia wału. Przyłącze DIN z kodem F zapewnia standardowe połączenie w instalacjach przemysłowych.

Silnik synchroniczny z magnesami trwałymi IE5 i wbudowany falownik

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 89,1%. Typ silnika 90SB o nominalnej mocy 1,5 kW pracuje przy napięciu 3 x 380-500 V i prądzie znamionowym 3,05-2,50 A, współczynnik mocy 0,90-0,83. Zakres prędkości nominalnej 480-5900 obr/min pozwala na płynną regulację wydajności. Klasa ochrony IP55 i izolacja klasy F zapewniają pracę w warunkach przemysłowych. Wbudowany falownik z panelem HMI200 w standardzie i modułem FM300-ADVANCED umożliwia sterowanie lokalne i zdalne. Pompa może być rozbudowana o moduły komunikacyjne LONWorks, Profibus DP, Modbus RTU, GSM/GPRS/SMS i BACnet MS/TP.

Zakres pracy, wydajność i zastosowania

Przeznaczona do pompowania wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 °C do 120 °C, temperatura pracy 20 °C. Dopuszczalna temperatura otoczenia -20 °C do 50 °C, maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy 120 °C również 16 bar. Dane hydrauliczne odnoszą się do prędkości 5500 obr/min: przepływ znamionowy 22,4 m3/h przy wysokości podnoszenia 18,6 m, rzeczywista średnica wirnika 74 mm. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ?0,70. Masa netto 26,2 kg, masa brutto 33,7 kg.

Typowe zastosowania obejmują:

• miejskie sieci ciepłownicze i systemy grzewcze
• instalacje klimatyzacji i chłodzenia
• systemy przemysłowe wymagające cichej, energooszczędnej cyrkulacji wody
• obiegi zamknięte z regulacją wydajności przez wbudowany falownik
