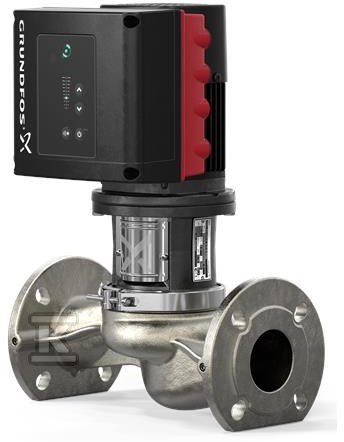

Pompa spiralna jednostopniowa TPE2 40-240 N-A-F-I-BQQE-HAC 98416426

Jednostopniowa pompa in-line ze stali nierdzewnej z wbudowanym falownikiem i silnikiem IE5

Pompa spiralna in-line z krótkim sprzęgłem i identyczną średnicą króćca ssawnego i tłocznego w jednej osi. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out, co pozwala na konserwację lub serwis bez odcinania korpusu od rurociągów. Wbudowany falownik umożliwia płynną regulację prędkości, a synchroniczny silnik z magnesami stałymi chłodzony wentylatorem pracuje w klasie efektywności IE5 wg IEC 60034-30-2. Rozwiązanie jest przeznaczone do transportu wody, gdzie liczy się kompaktowy montaż i wysoka sprawność energetyczna.

Konstrukcja top-pull-out i materiały odporne na korozję

Korpus pompy pozostaje na miejscu podczas prac serwisowych, a cała głowica napędowa wysuwa się do góry. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, zapewnia szczelność przy pracy z wodą w szerokim zakresie temperatur. Przyłącza kołnierzowe PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 40, z kołnierzem silnika 56C i długością montażową 250 mm ułatwiają wbudowanie w istniejące rurociągi. Flansze o kształcie okrągłym i standardzie EN 1092-1 pozwalają na szybki montaż bez dodatkowych przejściówek.

Materiały dobrane do pracy z wodą: obudowa pompy ze stali nierdzewnej EN 1.4308, odpowiednik CF8, oraz wirnik z kompozytu PES+30% GF. Taki zestaw ogranicza ryzyko korozji i zapewnia stabilność wymiarową wirnika. Masa netto 24,8 kg ułatwia manipulację przy montażu, a kompaktowa budowa pozwala na instalację w ograniczonej przestrzeni.

Sterowanie, silnik i efektywność energetyczna

Silnik typu 90SB o nominalnej mocy 1,5 kW pracuje przy napięciu 1 x 200-240 V, częstotliwości 50/60 Hz i prądzie znamionowym 9,20-7,60 A. Współczynnik mocy cos ? 0,99 i sprawność silnika przy pełnym obciążeniu 87,5 % przekładają się na niższe pobory energii. Zakres prędkości nominalnej 480-5900 obr/min jest realizowany przez wbudowany falownik z regulacją bezstopniową. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w pomieszczeniach technicznych w zakresie temperatury otoczenia -20 . 50 °C.

Sterowanie jest przygotowane do integracji: interfejs sygnałowy 0-10 V / 2-10 V, odczyt PT100 / PT1000 / PTC oraz potencjalfree, a także przygotowanie pod komunikację RS-485. Minimalny wskaźnik sprawności MEI ?0,70 potwierdza wysoką efektywność hydrauliczną w całym zakresie pracy.

Wydajność hydrauliczna i warunki pracy

Dane hydrauliczne odnoszą się do prędkości 5500 obr/min. Przepływ znamionowy wynosi 22,4 m3/h przy wysokości podnoszenia 18,6 m, przy rzeczywistej średnicy wirnika 74 mm. Tolerancja krzywej ISO9906:2012 3B2 zapewnia powtarzalność parametrów. Maksymalny przepływ sięga 36 m3/h, a maksymalna wysokość podnoszenia 24 m, przy maksymalnym ciśnieniu pracy 10 bar. Ciśnienie maksymalne przy temperaturze 120 °C również wynosi 10 bar.

Ciecz robocza to woda o gęstości 998,2 kg/m3, zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C. Pompa nie jest samozasysająca i wymaga napełnienia instalacji. Dzięki wbudowanemu falownikowi możliwe jest dopasowanie pracy do aktualnego zapotrzebowania, co ogranicza pracę na zaworach dławiących i zmniejsza zużycie energii.
