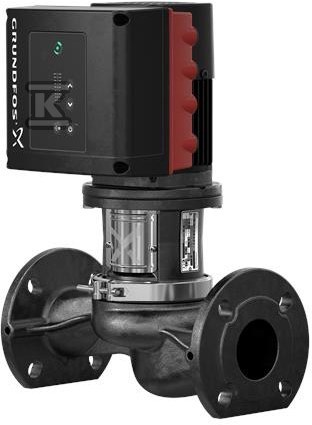

Pompa spiralna jednostopniowa TPE2 50-180-N-A-F-A BQQE 230 PN6/10 IE5 98438353

Energooszczędna pompa cyrkulacyjna do systemów grzewczych i chłodniczych

Pompa TPE2 50-180-N to jednostopniowa pompa spiralna typu in-line produkowana przez GRUNDFOS - jednego z wiodących światowych producentów rozwiązań pompowych. Urządzenie zostało zaprojektowane do ciągłej pracy w instalacjach wymagających płynnej regulacji wydajności przy minimalnym zużyciu energii.

Konstrukcja i wykonanie

Korpus pompy wykonano z żeliwa, które przed malowaniem poddano kataforezie - procesowi elektroforetycznego nakładania powłoki ochronnej gwarantującemu odporność korozyjną nawet w trudnych warunkach eksploatacyjnych. Konstrukcja typu top-pull-out oznacza, że podczas serwisu można wyciągnąć całą głowicę napędową (silnik, pokrywę pompy i wirnik) bez konieczności demontażu korpusu z rurociągu - to znacząco skraca czas przeglądów i eliminuje konieczność rozbierania instalacji.

Wirnik wykonano z kompozytu PES/PP wzmocnionego włóknem szklanym (30% GF) - materiał ten zapewnia odporność na ścieranie i korozję galwaniczną przy jednoczesnej redukcji masy wirującej względem tradycyjnych rozwiązań stalowych. Średnica wirnika wynosi 74 mm, a nominalna prędkość obrotowa to 4360 obr/min z pełnym zakresem regulacji od 480 do nawet 5900 obr/min.

Uszczelnienie wała to standardowe dla tej serii BQQE (wg EN 12756) - kasetowe uszczelnienie mechaniczne przystosowane do pracy z wodą oraz mieszaninami woda-glikol w typowych stężeniach stosowanych w instalacjach grzewczych.

Napęd i elektronika

Jednofazowy silnik (1 × 200-240 V, 50 Hz) wyposażono we wbudowany przemiennik częstotliwości oraz regulator PI - cała elektronika sterująca znajduje się w skrzynce zaciskowej silnika, co eliminuje potrzebę stosowania zewnętrznych urządzeń regulacyjnych. Silnik jest typu synchronicznego z magnesami trwałymi (permanent magnet synchronous motor), chłodzony wentylatorowo.

Klasa efektywności energetycznej silnika to IE5 według normy IEC 60034-30-2 - aktualnie najwyższy dostępny standard dla silników elektrycznych. Sprawność energetyczna całego zespołu pompowego wynosi 85,7%, a minimalny wskaźnik efektywności hydraulicznej MEI ? 0.7. Moc znamionowa P2 to 1,1 kW, a pobór prądu mieści się w zakresie 5,70-6,80 A w zależności od punktu pracy.

Panel operatorski HMI200 umożliwia konfigurację trybu pracy - fabrycznie pompa ustawiona jest na tryb stałej krzywej charakterystyki (constant curve), ale dostępny jest też tryb proporcjonalnej regulacji ciśnienia dostosowujący parametry do aktualnego zapotrzebowania instalacji.

Parametry eksploatacyjne

Maksymalne ciśnienie robocze wynosi 10 bar, a nacisk hydrostatyczny osiąga 180 dm (~18 m). Temperatura medium może sięgać od -25 °C do +120 °C, podczas gdy dopuszczalna temperatura otoczenia mieści się między -20 °C a +50 °C. W nominalnym punkcie pracy pompa osiąga przepływ rzędu 26,1 m3/h przy nacisku 12,2 m. Silnik pracuje w klasie izolacji F, a stopień ochrony obudowy to IP55.

Przyłącza rurowe wykonano jako kołnierze DINwg norm PN6/PN10 (EN 1092-2 / ISO 7005-2), co zapewnia uniwersalność montażową - pasuje do standardowych rurociągów spotykanych zarówno w budynkach komercyjnych, jak i obiektach przemysłowych. Średnica nominalna przyłącza to DN50, a długość montażowa wynosi 280 mm.

Zastosowania

Pompa sprawdza się jako element cyrkulacyjny w:

• systemach centralnego ogrzewania (kotłownie, wymienniki ciepła),
• instalacjach klimatyzacyjnych i chłodniczych,
• obiegach ciepłej wody użytkowej,
• systemach gruntowych pomp ciepła,
• instalacjach solarnych.

Dzięki zmiennej prędkości obrotowej urządzenie automatycznie dostosowuje swoją wydajność do bieżącego zapotrzebowania instalacji - eliminuje to nadmierną cyrkulację charakterystyczną dla pomp o stałych obrotach i przekłada się na realne oszczędności energii elektrycznej sięgające nawet kilkudziesięciu procent kosztów eksploatacyjnych rocznie.

Masa netto urządzenia to 24,6 kg, a gabarytowa objętość opakowania wynosi jedynie 0,1 m3, co ułatwia transport i magazynowanie przed instalacją.
