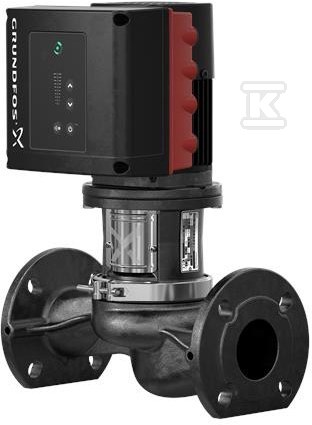

Pompa spiralna jednostopniowa TPE2 50-180 N-A-F-A-BQQE-GDC 98416613
Pompa in-line spiralna z wbudowanym falownikiem do obiegu wody
Jednostopniowa pompa spiralna w układzie in-line z króćcem ssawnym i tłocznym o tej samej średnicy, na wspólnej osi. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez odcinania korpusu od rurociągów. Przyłącza kołnierzowe PN 16 wg DIN EN 1092-2 i ISO 7005-2 zapewniają standardowe połączenie w instalacjach przemysłowych i budynków użyteczności publicznej.
Konstrukcja top-pull-out i materiały
Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co daje stabilność mechaniczną przy pracy pod ciśnieniem do 16 bar. Wirnik o rzeczywistej średnicy 74 mm wykonano z kompozytu PES+30% GF, co ogranicza masę wirnika przy zachowaniu sztywności. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, zapewnia szczelność przy pracy z wodą w szerokim zakresie temperatur. Długość montażowa 280 mm oraz kołnierz silnika 56C ułatwiają wymianę w istniejących liniach. Tolerancja krzywej wg ISO9906:2012 3B2 pozwala na przewidywalną pracę w obiegu.
Napęd synchroniczny IE5 z wbudowanym sterowaniem
Zastosowano synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, przy sprawności 88,5 % w pełnym obciążeniu. Nominalna moc 1,1 kW przy napięciu 3 x 380-500 V i prądzie znamionowym 2,30-2,05 A, współczynnik mocy 0,88-0,74. Zakres prędkości nominalnej 480-5900 obr/min umożliwia płynną regulację wydajności. Wbudowany falownik częstotliwości pozwala na sterowanie bez dodatkowych szaf. Obudowa silnika w klasie ochrony IP55 i izolacji klasy F zapewnia odporność na warunki instalacyjne. Minimalny wskaźnik sprawności MEI ?0,70 wskazuje na wysoki poziom hydrauliczny.
Zakres pracy i warunki instalacji
Pompa przeznaczona jest do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, przy temperaturze pracy odniesienia 20 °C. Dane hydrauliczne odnoszą się do prędkości 4360 obr/min: przepływ znamionowy 26,1 m3/h przy wysokości podnoszenia 12,2 m. Maksymalne ciśnienie pracy 16 bar, przy temperaturze 120 °C również 16 bar. Dopuszczalny zakres temperatury otoczenia -20 . 50 °C. Przyłącze DIN DN 50 PN 16 umożliwia montaż w standardowych rurociągach. Masa netto 26,5 kg, masa brutto 33,7 kg, objętość wysyłkowa 0,104 m3.
