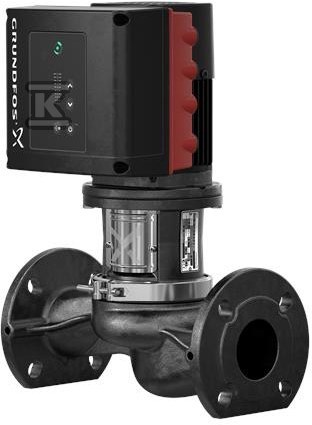

Pompa spiralna jednostopniowa TPE2 65-120 N-A-F-A-BQQE-FAB 98416742

Jednostopniowa pompa in-line z wbudowanym falownikiem do transportu wody

Spiralna pompa jednostopniowa z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym w jednej osi, przeznaczona do pracy in-line. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez demontażu korpusu z rurociągu. Uszczelnienie wału zgodne z DIN EN 12756 oraz kołnierzowe przyłącze PN 16 wg DIN EN 1092-2 i ISO 7005-2 zapewniają szczelne i standardowe połączenie z instalacją.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co daje odporność na obciążenia mechaniczne i stabilność w instalacjach przemysłowych. Wirnik z tworzywa kompozytowego PES+30% GF o rzeczywistej średnicy 78 mm ogranicza masę wirującej części i zmniejsza ryzyko korozji. Uszczelnienie wału w kodzie BQQE jest przystosowane do pracy z wodą w szerokim zakresie temperatur. Tolerancja krzywej zgodna z ISO9906:2012 3B2 świadczy o powtarzalności parametrów hydraulicznych.

Napęd i sterowanie

Zastosowano synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowana jako IE5 zgodnie z IEC 60034-30-2, przy sprawności 85,2 % w pełnym obciążeniu i współczynniku mocy cos ? 0,99. Dane znamionowe: moc 0,75 kW, napięcie 1 x 200-240 V, prąd znamionowy 4,70-3,90 A, prędkość nominalna 360-4000 obr/min. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w typowych warunkach przemysłowych. Wbudowany falownik umożliwia płynną regulację prędkości i dostosowanie wydajności do aktualnego zapotrzebowania.

Zastosowanie i parametry pracy

Pompa przeznaczona jest do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, przy temperaturze pracy 20 °C. Przy prędkości 3530 obr/min osiąga przepływ znamionowy 28,8 m3/h przy wysokości podnoszenia 7,6 m. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na wysoką efektywność hydrauliczną. Maksymalne ciśnienie pracy 16 bar, również przy 16 bar / 120 °C, a zakres temperatury otoczenia -20 . 50 °C pozwala na montaż w pomieszczeniach technicznych i halach.

Instalacja i wymiary

Przyłącze DIN DN 65 z ciśnieniem znamionowym PN 16, długość montażowa 340 mm i rozmiar kołnierza silnika 56C ułatwiają integrację z istniejącymi rurociągami. Masa netto 27,2 kg, masa brutto 35,9 kg, objętość wysyłkowa 0,164 m3.
