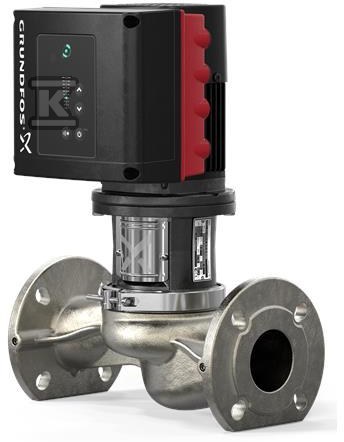

Pompa spiralna jednostopniowa TPE2 65-60 N-A-F-I-BQQE-DAB 98416755

Pompa in-line ze stali nierdzewnej z wbudowanym falownikiem i silnikiem IE5

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i identycznymi króćcami ssawnym i tłocznym w jednej osi. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry, co pozwala na serwis i konserwację bez demontażu korpusu z rurociągu. Wbudowany przetwornik częstotliwości i synchroniczny silnik z magnesami stałymi umożliwiają płynną regulację wydajności do warunków pracy w danym momencie.

Konstrukcja top-pull-out i materiały odporne na korozję

Konstrukcja typu top-pull-out oznacza, że silnik, głowica pompy i wirnik mogą być wyciągnięte do góry przy pozostawieniu korpusu przyłączonego do instalacji. To skraca czas prac serwisowych i ogranicza ingerencję w rurociąg. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, zapewnia szczelność przy pracy z wodą w szerokim zakresie temperatur.

Korpus pompy wykonany jest ze stali nierdzewnej, obudowa pompy EN 1.4308, odpowiednik ASTM CF8. Wirnik kompozytowy z PES + 30 % GF jest lekki i odporny na działanie wody. Przyłącza rurowe to kołnierze DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 65, z długością montażową 340 mm i rozmiarem kołnierza silnika 56C. Maksymalne ciśnienie pracy to 10 bar, przy temperaturze cieczy do 120 °C, co odpowiada warunkom 10 bar / 120 °C.

Sterowanie, oszczędność energii i zakres pracy

Silnik synchroniczny z magnesami stałymi, chłodzony wentylatorem, osiąga klasę efektywności IE5 wg IEC 60034-30-2, ze sprawnością 84,0 % przy pełnym obciążeniu. Moc znamionowa P2 wynosi 0,37 kW przy napięciu 1 x 200-240 V, prąd znamionowy 2,40-2,10 A, współczynnik mocy cos ? 0,96. Zakres prędkości 360-4000 obr/min pozwala na dokładne dopasowanie do zapotrzebowania.

Wbudowany falownik umożliwia sterowanie sygnałem zewnętrznym z czujnika lub regulatora i utrzymanie stałej wartości ciśnienia, temperatury, przepływu lub poziomu. Dzięki temu pobór energii jest utrzymywany na minimalnym poziomie, a praca pompy jest dostosowana do aktualnych warunków instalacji. Stopień ochrony IP55 i klasa izolacji F zapewniają stabilną pracę w pomieszczeniach technicznych. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną.

Instalacja i warunki pracy

Pompa pracuje z wodą o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, przy temperaturze pracy 20 °C. Dopuszczalna temperatura otoczenia to -20 . 50 °C. Dane hydrauliczne odnoszą się do prędkości 2400 obr/min: przepływ znamionowy 19,7 m3/h przy wysokości podnoszenia 3,8 m, rzeczywista średnica wirnika 78 mm. Tolerancja krzywej wg ISO9906:2012 3B2.

Masa netto to 27,9 kg, masa brutto 36,6 kg. Kompaktowe wymiary i standardowe przyłącze DIN ułatwiają montaż w istniejących ciągach rurowych bez konieczności zmian armatury.
